Thông tin chi tiết sản phẩm:
|
| Vật liệu cơ thể: | WCB | Chất liệu bóng: | WCB |
|---|---|---|---|
| Chất liệu ghế: | PTFE | Mô hình cổng: | Cổng L |
| Sức ép: | PN16 | Kết nối: | Mặt bích |
| Điểm nổi bật: | 3 Way Flange End Ball Valve,WCB Flange End Ball Valve,PN40 Flange End Ball Valve |
||

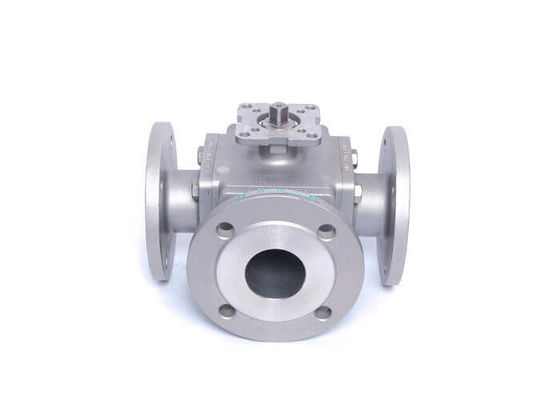

Van bi 3 chiều mặt bích nhỏ đầy đủ 3 cổng Thân vuông với bệ gắn
Van bi wafer được thiết kế phù hợp với API608, ASME B16.34, API6D, DIN 3357, v.v. đã được sử dụng rộng rãi trong một loạt các lĩnh vực, bao gồm khí tự nhiên, lọc dầu, thực phẩm, hóa dầu, v.v. Van bi nổi cuối wafer là ” Thiết kế cấu trúc kiểu thân một mảnh. Van này thường được sử dụng để phục vụ áp suất thấp (150 ~ 300LB) và cài đặt giới hạn không gian
Tính năng và lợi ích
● Toàn bộ cổng hoặc giảm cổng
● Thiết kế và xây dựng an toàn chống cháy
● Cọc chống xì
● Hiệu suất mô-men xoắn thấp
● Thiết bị chống tĩnh điện cho thân bóng
● Thiết bị khóa tùy chọn
● Mặt bích trên cùng ISO 5211 (đệm gắn trực tiếp để dễ dàng tự động hóa)
Phạm vi kích thước:
- DN15 ~ DN200
Mức áp suất:
- PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Van bi ba ngả có thể được chia thành loại Q44L và loại Q45T cho các yêu cầu chuyển đổi khác nhau của hướng dòng chảy trung bình. MÔ HÌNH "L-PORT" có thể nhận ra việc chuyển đổi hướng dòng chảy trung bình và hai kênh có thể vuông góc với nhau có thể được kết nối hoặc đóng.MÔ HÌNH "T-PORT" có thể nhận ra luồng phân tách hoặc hỗn hợp của môi chất, không chỉ có thể nhận ra việc chuyển đổi hướng luồng môi chất mà còn có thể kết nối ba kênh với nhau và cũng có thể đóng bất kỳ kênh nào và kết nối với nhau hai kênh.Van có các đặc điểm của cấu trúc nhỏ gọn, hình thức đẹp và hiệu suất làm kín tốt.
| Sức ép | Kích thước | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Ứng dụng
Van được sử dụng chủ yếu trong cấp thoát nước tuần hoàn công nghiệp, cấp thoát nước đô thị, các tòa nhà cao tầng, khách sạn đầu ra của máy bơm có điều áp, dùng để cắt nước và khử các búa nước, đảm bảo vận hành an toàn của mạng đường ống.Được thiết kế để đáp ứng đầy đủ các yêu cầu về môi trường, không rung, không ồn, vận hành êm ái, đảm bảo rằng khách sạn, khu dân cư yên tĩnh và có chức năng tiết kiệm điện.
Sức mạnh của van bi 3 chiều
1. Sức cản chất lỏng thấp, và hệ số trở lực bằng chiều dài đường ống.
2. Cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ.
3. Nó nhỏ gọn và đáng tin cậy, và có đặc tính niêm phong tốt.Nó cũng đã được sử dụng rộng rãi trong các hệ thống chân không.
4. Vận hành thuận tiện, đóng mở nhanh chóng, xoay 90 ° từ mở hoàn toàn đến đóng hoàn toàn, thuận tiện cho việc điều khiển đường dài.
5. Việc bảo trì thuận tiện, van bi có cấu tạo đơn giản và vòng đệm nói chung có thể di chuyển được, việc tháo rời và thay thế tương đối thuận tiện.
6. Khi mở hoàn toàn hoặc đóng hoàn toàn, bề mặt làm kín của bi và bệ van được cách ly với môi chất, môi chất không gây xói mòn bề mặt làm kín của van.
7. Có thể áp dụng nhiều loại ứng dụng từ nhỏ đến vài mm, đến vài mét, từ chân không cao đến áp suất cao.
