| MOQ: | 1 cái |
| giá bán: | negotiable |
| Bao bì tiêu chuẩn: | trường hợp gỗ dán |
| Thời gian giao hàng: | 7-30 ngày làm việc |
| Phương thức thanh toán: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Năng lực cung cấp: | 10000PCS / miệng |

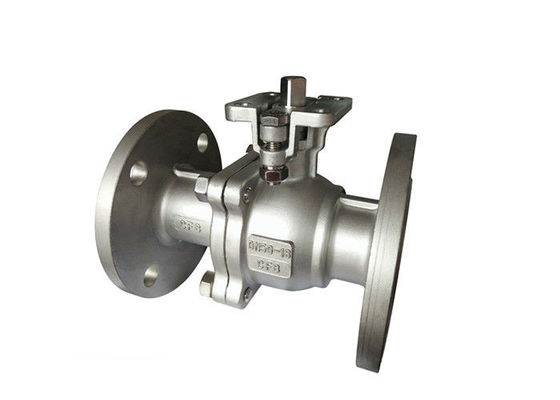

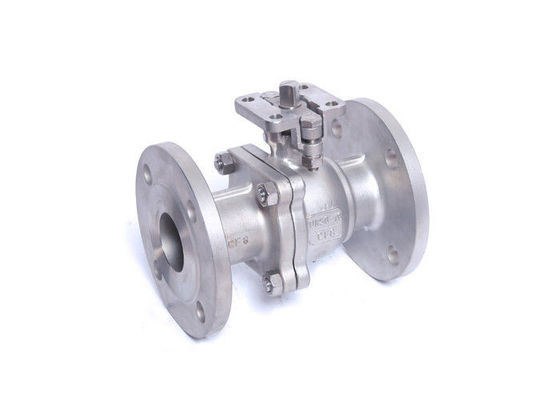

Thiết bị truyền động điện Gắn trực tiếp Van bi SS Loại mặt bích Kích thước danh nghĩa DN50 ~ DN200
Ứng dụng
Van bi được sử dụng chủ yếu trong đường ống để cắt, phân phối và thay đổi hướng dòng chảy của môi chất.
Lợi thế
1. Vòng bi đẩy làm giảm mômen ma sát của trụ van, giúp thân van hoạt động trơn tru và linh hoạt trong thời gian dài.
2. Chức năng chống tĩnh điện: một lò xo được bố trí giữa bi, thân van và thân van, và tĩnh điện tạo ra trong quá trình đóng cắt có thể được dẫn xuất.
3. Vì vật liệu như polytetrafluoroethylene có đặc tính tự bôi trơn tốt và tổn thất ma sát với hình cầu nhỏ, nên tuổi thọ của van bi khí nén lâu dài.
Thông số kỹ thuật
Van bi
Tiêu chuẩn áp dụng:
- Thiết kế và Sản xuất: GB12237-89
- Kết nối: JB / T79
- Kiểm tra chống cháy: API607 lần thứ 4 năm 1993
- Kiểm tra và Kiểm tra: GB / T13927-1992
Phạm vi kích thước:
- DN15 ~ DN200
Mức áp suất:
- GB PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Van bi, bộ phận đóng mở (hình cầu) được dẫn động bởi trục van và quay quanh trục của van bi.Nó cũng có thể được sử dụng để điều chỉnh và kiểm soát chất lỏng.Van bi chữ V kín cứng chịu lực cắt mạnh giữa lõi chữ V và bệ kim loại của hợp kim cacbua hàn cứng.Nó đặc biệt thích hợp cho các hạt vi rắn, có chứa chất xơ.Vv. Van bi đa chiều không chỉ có thể điều khiển linh hoạt việc hợp lưu, tách dòng và chuyển hướng dòng chảy của môi chất mà còn có thể đóng bất kỳ kênh nào và kết nối hai kênh còn lại.
| PN (Mpa) | DN | L | φE | φB | φC | T | f | K-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Liên hệ với chúng tôi một cách tự do | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Lựa chọn mô hình
Van bi nổi đầy đủ 2PC
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN25 / PN40 | 10 nghìn / 20 nghìn | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý | |||
|
|
