| MOQ: | 1 cái |
| giá bán: | negotiable |
| standard packaging: | trường hợp gỗ dán |
| Delivery period: | 7-30 ngày làm việc |
| payment method: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Supply Capacity: | 10000PCS / miệng |

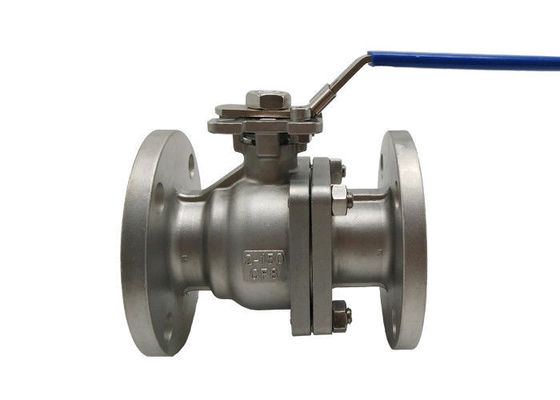

Class 150LB CF8 Van bi mặt bích bằng thép không gỉ 2 inch vận hành bằng tay cầm
Thông số kỹ thuật
Van bi mặt bích 2 mảnh bằng thép không gỉ ANSI 150 # được thiết kế cho các ứng dụng hóa chất và công nghiệp nói chung.Các van đúc đầu tư này cung cấp mô-men xoắn hoạt động thấp với tay cầm khóa chốt lần lượt.Việc tháo tay cầm cho phép dễ dàng lắp các thiết bị truyền động điện hoặc khí nén với đệm gắn trực tiếp ISO5211 tiêu chuẩn công nghiệp.Điều này đảm bảo sự liên kết trục chính xác và loại bỏ sự cần thiết của các giá đỡ và khớp nối bổ sung.Thiết kế con dấu ba thân có khả năng chịu tải trực tiếp và tự điều chỉnh, bù đắp cho các dao động về mài mòn, áp suất và nhiệt độ.Tất cả các van đều được kiểm tra theo API 598.
Cổng đầy đủ cho luồng không hạn chế
Thân, bóng và thân bằng thép không gỉ 316
Blow Out Proof Stem
Ghế bóng RTFE kéo dài vòng đời và giảm mô-men xoắn
Thiết kế con dấu gốc RTFE / Viton ba lần, nạp trực tiếp
Tay cầm khóa chốt (Có thể khóa được)
Bộ truyền động Sẵn sàng ISO5211 Tấm gắn trực tiếp
Thiết kế chống tĩnh điện
| Sức ép | Kích thước | φD | L | φE | φB | φC | T | f | K-φh | H | H1 | W | M | P |
| Class150 | 1/2 " | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
| 1 " | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
| 1 1/2 " | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
| 2 " | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
| 2 1/2 " | Thông số kỹ thuật khác, liên hệ với chúng tôi một cách tự do | |||||||||||||
| 3 " | ||||||||||||||
| 4" | ||||||||||||||
| 5 " | ||||||||||||||
| 6 " | ||||||||||||||
| số 8" | ||||||||||||||
Giới thiệu ngắn gọn
Cấu tạo của van bi lắp nổi.Dưới tác dụng của áp suất trung bình, quả cầu có thể tạo ra một dịch chuyển nhất định và ép vào bề mặt bịt kín ở đầu ra để đảm bảo bịt kín đầu ra.
Van bi lắp nổi có cấu tạo đơn giản và tính năng làm kín tốt, nhưng tải trọng của bi chịu tác dụng của môi trường làm việc đều truyền đến vòng đệm cửa ra, do đó cần xem xét vật liệu làm vòng làm kín có chịu được tải trọng làm việc của môi trường hình cầu.Cấu trúc này được sử dụng rộng rãi trong van bi trung áp và thấp áp.
Sức mạnh của van bi
1. Lực cản chất lỏng nhỏ, và van bi đầy đủ gần như không có lực cản dòng chảy.
2. Cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ.
3. Nó có hai mặt làm kín và vật liệu bề mặt làm kín của van bi được sử dụng rộng rãi trong các loại nhựa khác nhau, và có hiệu suất làm kín tốt và có thể đạt được độ kín hoàn toàn.Nó cũng đã được sử dụng rộng rãi trong các hệ thống chân không.
Lựa chọn mô hình
Van bi nổi đầy đủ 2PC
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 300LB | PN16 / PN25 / PN40 | 10 nghìn / 20 nghìn | PN16 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý | |||
|
|
