| MOQ: | 1 cái |
| giá bán: | negotiable |
| standard packaging: | trường hợp gỗ dán |
| Delivery period: | 7-30 ngày làm việc |
| payment method: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Supply Capacity: | 10000PCS / miệng |

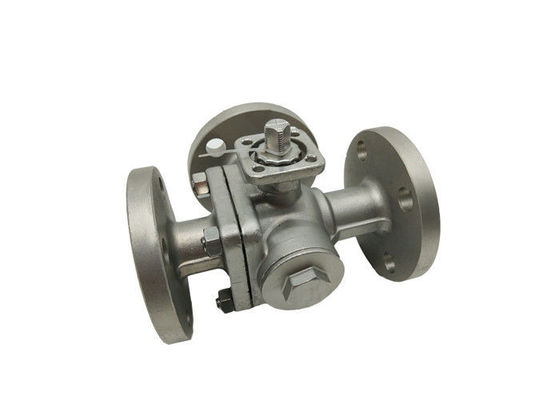

Q45F 16P T - Van bi 3 chiều mặt bích CF8M Van điều khiển nền tảng cao nổi
Sự miêu tả
One Piece Stem / Ball Trunnion Support Design cung cấp khả năng vận hành và định vị bóng chính xác.Việc định vị bóng chính xác này thường không thể thực hiện được trong thiết kế bóng thân nhiều mảnh phổ biến hơn.Điều này cũng cho phép tất cả các mặt được sử dụng làm cổng vào hoặc cổng chặn mà không bị rò rỉ.
Các tính năng và lợi ích
Thiết kế hỗ trợ một phần thân và bóng
Cổng đầy đủ cho luồng không hạn chế
Thiết kế ba chỗ ngồi duy trì vị trí bóng thích hợp
Bệ gắn thiết bị truyền động
Thiết bị nối đất chống tĩnh điện
Thiết bị khóa mở và đóng để khóa an toàn vị trí
Kế hoạch luồng cho các cảng T & L có thể được sắp xếp lại hiện trường để đáp ứng nhiều quy hoạch luồng khác
Chất làm đầy khoang cơ thể có sẵn cho các kích thước 3/4 "đến 4"
Van bi ba chiều có sẵn trong phiên bản T và L.Kiểu chữ T cho phép ba đường ống trực giao giao tiếp với nhau và cắt kênh thứ ba để hoạt động như một phân tách và hợp nhất.Loại van bi ba ngã L chỉ có thể kết nối hai đường ống trực giao với nhau, và không thể giữ cho đường ống thứ ba kết nối với nhau cùng một lúc, chỉ có thể phân phối.
| Sức ép | Kích thước | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Ứng dụng
Van được sử dụng chủ yếu trong cấp thoát nước tuần hoàn công nghiệp, cấp thoát nước đô thị, các tòa nhà cao tầng, khách sạn đầu ra của máy bơm có điều áp, dùng để cắt nước và khử các búa nước, đảm bảo vận hành an toàn của mạng đường ống.Được thiết kế để đáp ứng đầy đủ các yêu cầu về môi trường, không rung, không ồn, vận hành êm ái, đảm bảo rằng khách sạn, khu dân cư yên tĩnh và có chức năng tiết kiệm điện.
Lợi thế của van bi nổi
1. Sức cản chất lỏng thấp, và hệ số trở lực bằng chiều dài đường ống.
2. Cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ.
3. Nó nhỏ gọn và đáng tin cậy, và có đặc tính niêm phong tốt.Nó cũng đã được sử dụng rộng rãi trong các hệ thống chân không.
4. Vận hành thuận tiện, đóng mở nhanh chóng, xoay 90 ° từ mở hoàn toàn đến đóng hoàn toàn, thuận tiện cho việc điều khiển đường dài.
5. Việc bảo trì thuận tiện, van bi có cấu tạo đơn giản và vòng đệm nói chung có thể di chuyển được, việc tháo rời và thay thế tương đối thuận tiện.
6. Khi mở hoàn toàn hoặc đóng hoàn toàn, bề mặt làm kín của bi và bệ van được cách ly với môi chất, môi chất không gây xói mòn bề mặt làm kín của van.
7. Có thể áp dụng nhiều loại ứng dụng từ nhỏ đến vài mm, đến vài mét, từ chân không cao đến áp suất cao.
|
|
