Thông tin chi tiết sản phẩm:
|
| Chất liệu van: | Thép không gỉ | Kết nối: | Mặt bích |
|---|---|---|---|
| Kích thước: | DN15 ~ DN200 | hoạt động: | Xử lý |
| Sức ép: | PN16 | Trung bình: | Nước dầu khí |
| Điểm nổi bật: | Full Port Flange End Ball Valve,PN16 Flange End Ball Valve,JB/T79 Connection Flange End Ball Valve |
||

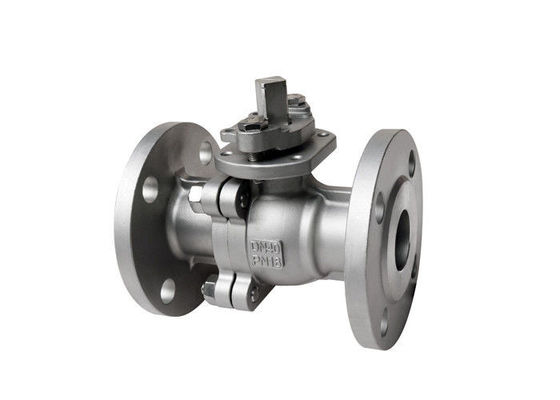

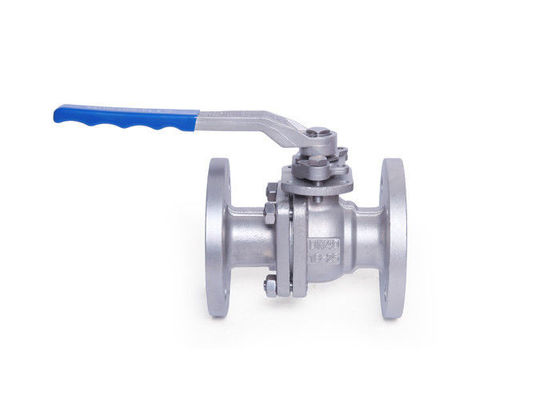

Xử lý Vận hành đầy đủ van bi mặt bích Mặt bích đôi kết thúc GB Tiêu chuẩn
Thông số kỹ thuật
Tính năng van
Thiết kế thân chia với các đầu có bích để lắp đặt nhanh chóng, bảo trì và xây dựng lại trong dây chuyền.Kết cấu bóng rắn cung cấp tính toàn vẹn của cấu trúc và giảm thiểu sự hỗn loạn của dòng chảy.
Mối nối thân được thiết kế để ngăn chặn sự nén quá mức của các bộ phận bên trong van, dẫn đến mô-men xoắn hoạt động ổn định và thấp.
Đệm gắn tuân theo ISO 5211 để dễ dàng và có thể hoán đổi cho nhau khi truyền động
Cọc chống xì ra có tải ở phía dưới.
Đầu tư đúc thân & nắp trên các kích thước 1/2 ″ đến 2 ″.Thân & nắp bằng cát đúc trên các kích cỡ 2-1 / 2 ”đến 10 ″.
Thiết kế cơ bản tuân theo ASME / ANSI B16.34 & EN 12516-1
Các đầu có mặt bích tuân thủ ASME / ANSI B16.5
Kích thước mặt đối mặt tuân theo ASME / ANSI B16.10
Đã kiểm tra theo API 598 & ANSI B 16.34
Phạm vi kích thước:
- DN15 ~ DN200
Mức áp suất:
- GB PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Van bi và van cổng là cùng một loại van.Sự khác biệt là bộ phận đóng và mở là một quả bóng, và quả bóng quay xung quanh thân van để van đóng và mở.Van bi được sử dụng chủ yếu trong đường ống để cắt, phân phối và thay đổi hướng dòng chảy của môi chất.Tiêu chuẩn van bi mặt bích GB / T21465-2008 "Thuật ngữ van" được định nghĩa là: bộ phận đóng mở (hình cầu) được dẫn động bởi thân van và quay quanh trục của thân van.
| Đơn vị: mm | |||||||
| Sức ép | Kích thước | L | φE | φB | φC | T | f |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
Ứng dụng
Van bi được sử dụng chủ yếu trong đường ống để cắt, phân phối và thay đổi hướng dòng chảy của môi chất.
Sức mạnh của van bi
1. Hiệu suất chống tĩnh điện: một lò xo được bố trí giữa bi, thân van và thân van, và tĩnh điện được tạo ra bởi quá trình đóng cắt có thể được dẫn xuất.
2. Vì vật liệu như polytetrafluoroethylen có đặc tính tự bôi trơn tốt và tổn thất ma sát với thân hình cầu nhỏ, nên tuổi thọ của van bi khí nén lâu dài.
3. Lực cản chất lỏng thấp, và van bi khí nén là loại có sức cản chất lỏng nhỏ nhất trong các loại van.
4. Con dấu thân van là đáng tin cậy.Do thân van chỉ thực hiện chuyển động tương tự như chuyển động nâng nên phớt làm kín của thân van không dễ bị hỏng, và khả năng làm kín tăng khi áp suất của môi chất tăng.
Lựa chọn mô hình
Van bi nổi đầy đủ 2PC
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10 nghìn / 20 nghìn | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý | |||
