| MOQ: | 1 cái |
| giá bán: | negotiable |
| standard packaging: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Delivery period: | 5 ~ 25 ngày làm việc |
| payment method: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| Supply Capacity: | 500 chiếc / Môn |

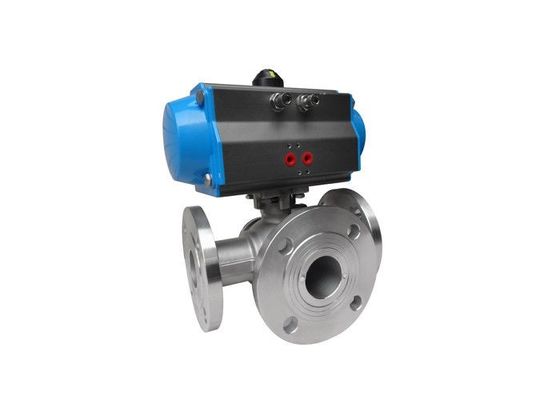

Lò xo hồi vị đơn tác động bằng khí nén Kích hoạt van 3 chiều trên van tắt
Thông số kỹ thuật
Lợi thế
1. Sức cản chất lỏng thì hệ số cản của ống có cùng chiều dài bằng nhau.
2. Cấu trúc đơn giản, kích thước nhỏ, trọng lượng nhẹ.
3. Đóng và đáng tin cậy vật liệu bề mặt làm kín van nhựa được sử dụng rộng rãi, niêm phong, và đã được sử dụng rộng rãi trong hệ thống chân không.
4. Dễ dàng vận hành, đóng mở nhanh chóng, từ mở hoàn toàn đến đóng hoàn toàn miễn là xoay 90 °, tạo điều kiện điều khiển từ xa.
5. Bảo trì dễ dàng, van bi đơn giản, con dấu thường là các hoạt động, việc thay thế loại bỏ thuận tiện hơn.
6. Trong bề mặt làm kín hoàn toàn mở hoặc đóng hoàn toàn, bóng cách ly điện môi và chỗ ngồi, thông qua phương tiện truyền thông, sẽ không gây xói mòn bề mặt làm kín van.
Thông số kỹ thuật
Diễn một mình Bộ truyền động khí nén Số đặt hàng
| Mẫu không | Mô-men xoắn (6Bar) | |
| Mở | Đóng | |
| ACT 050S | 13,2Nm | 6,7Nm |
| ACT 063S | 24,1Nm | 11,1Nm |
| ACT 075S | 47,7Nm | 22,1Nm |
| HÀNH ĐỘNG 090S | 73,1Nm | 36,7Nm |
| ACT 100S | 109Nm | 50,7Nm |
| ACT 115S | 176Nm | 82Nm |
| ACT 125S | 227Nm | 105Nm |
| ACT 145S | 357Nm | 165Nm |
| ACT 160S | 456Nm | 224Nm |
| ACT 190S | 871Nm | 379Nm |
| ACT 210S | 1000Nm | 521Nm |
| ACT 240S | 1423Nm | 721Nm |
| ACT 270S | 2345Nm | 1060Nm |
| ACT 300S | 2956Nm | 1460Nm |
| ACT 350S | 4247Nm | 2346Nm |
| ACT 400S | 6559Nm | 2624Nm |
Thông số van bi 150LB (1/2 "~ 8")
| Sức ép | Kích thước | φD | L | φE | φB | φC | T | f |
| Class150 | 1/2 " | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
| 1 " | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
| 1 1/2 " | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
| 2 " | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 |
Các phụ kiện có thể sử dụng với Van bi này
Chỉ báo Bật / Tắt
Van điện từ tiêu chuẩn Namur trong tất cả các tiêu chuẩn
Bộ định vị van khí nén & điện-khí nén
Ghi đè thủ công có thể giải mã
Công tắc giới hạn cho chỉ báo Bật / Tắt tại Bảng điều khiển
Kết hợp Bộ lọc + Bộ điều chỉnh với Đồng hồ đo áp suất
Nhiều lựa chọn hơn
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10 nghìn / 20 nghìn | PN16 / PN40 |
| Van Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Bộ truyền động | 1) Diễn xuất đơn (Spring Return) 2) Diễn xuất kép | |||
| Phụ kiện | 1) Công tắc giới hạn 2) Van điện từ 3) Bộ lọc 4) Bộ định vị | |||
|
|
