Thông tin chi tiết sản phẩm:
|
Vật liệu cơ thể: | CF8 | Chất liệu ghế: | PTFE |
---|---|---|---|
Quyền lực: | Tác động kép | Kết nối: | Mặt bích đôi |
Sức ép: | PN16 | Cấu trúc van: | 2 miếng |
Điểm nổi bật: | Van khí nén tác động kép DIN,Van điều khiển khí nén PN16,Van khí nén tác động kép PN16 |

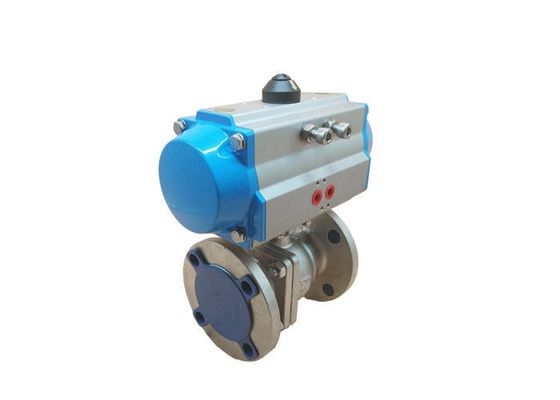

DIN tác động kép 2 chiều Van khí nén bằng thép không gỉ DN50 Mặt bích kết thúc
Sự miêu tả
Van bi 2 chiều được điều khiển bằng khí nén này cho phép tăng khả năng tự động hóa cho hệ thống của bạn so với van điều khiển bằng tay.Van bi có đường kính 100 mm và phù hợp với chất lỏng và khí từ -20 đến 180 ° C.Bộ truyền động khí nén có khả năng tạo ra mô-men xoắn 354 Nm tại 8 bar, nhưng nó có cửa sổ áp suất điều khiển là 6?10 thanh.Van bi có ren G 4 "để kết nối nó với đường ống / ống dẫn phương tiện và giá trị Kv là 1230 m3. Bộ truyền động hoạt động kép với hoạt động quay của thanh răng và bánh răng bằng nhôm đáng tin cậy. Bộ truyền động có nhôm anốt hóa vỏ và vỏ nhôm, trong khi van bi có vỏ bằng thép không gỉ và con dấu PTFE. Áp suất môi chất tối đa là 63 bar. Van bi là thiết kế 3 mảnh cho phép làm sạch kỹ lưỡng. Các điểm kết nối Namur VDI / VDE 3845 là đã có trên thiết bị truyền động để gắn van điện từ 1/4 "Namur trực tiếp lên thiết bị truyền động hoặc kết nối ống khí sử dụng G 1/4". Ngoài ra, hộp điều khiển vị trí hoặc hộp công tắc giới hạn có thể được gắn trên đầu thiết bị truyền động theo sang VDI / VDE 3845. Bộ truyền động được gắn trên van bi thông qua mặt bích ISO 5211 F10 (22 mm). Việc lắp ráp được chứng nhận ATEX (EX II 2GD c) và do đó có thể được sử dụng trong môi trường dễ cháy nổ. gắn trực tiếp van điện từ Namur để giảm phụ kiệnvà đường ống. Đèn báo cơ khí ở trên cùng hiển thị vị trí van.ATEX (EX II 2GD c) được chứng nhận cho môi trường dễ cháy nổ.Chi phí đầu tư thấp hơn phiên bản điện.Van bi được thiết kế 3 mảnh cho phép làm sạch kỹ lưỡng.Có thể được trang bị hộp công tắc hành trình.Con số: Tác động kép sử dụng nhiều khí nén hơn so với bộ truyền động tác động đơn.Nó yêu cầu một hệ thống khí nén và một van điện từ để kiểm soát việc cung cấp khí.
Thông số kỹ thuật
Lợi thế
1. Kích thước nhỏ gọn và xây dựng trọng lượng nhẹ
2. Hiệu suất lâu dài đáng tin cậy
3. Van “In Line” hoặc “Cross Mount” tiêu chuẩn để cấu hình thiết bị truyền động
4. Thiết kế Spring-Return cung cấp nguồn cung cấp không khí ở mức thấp nhất là 50 psi
5. Trang trí bên ngoài bằng thép không gỉ và tiêu chuẩn FKM O-Rings
6. Khớp nối gốc van trực tiếp với trục truyền động Giảm thiểu phản ứng dữ dội
7. Tiêu chuẩn ghi đè thủ công
Thông số kỹ thuật
Tác động kép Bộ truyền động khí nén Số đặt hàng
Gấp đôi Diễn xuất |
Mẫu không | Mô-men xoắn (5.5Bar) |
ACT 042D | 8,4Nm | |
ACT 050D | 18,3Nm | |
ACT 063D | 32,2Nm | |
ACT 075D | 64Nm | |
ACT 090D | 101Nm | |
ACT 100D | 146Nm | |
ACT 115D | 236Nm | |
ACT 125D | 305Nm | |
ACT 145D | 478Nm | |
ACT 160D | 624Nm | |
ACT 190D | 1185Nm | |
ACT 210D | 1447Nm | |
ACT 240D | 2126Nm | |
ACT 270D | 3229Nm | |
ACT 300D | 4197Nm | |
ACT 350D | 6283Nm | |
ACT 400D | 8953Nm |
Thông số van bi DIN PN16 (DN15 ~ DN200)
PN (Mpa) | DN | L | φE | φB | φC | T | f |
1,6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 |
Các phụ kiện có thể sử dụng với Van bi này
Chỉ báo Bật / Tắt
Van điện từ tiêu chuẩn Namur trong tất cả các tiêu chuẩn
Bộ định vị van khí nén & điện-khí nén
Ghi đè thủ công có thể giải mã
Công tắc giới hạn cho chỉ báo Bật / Tắt tại Bảng điều khiển
Kết hợp Bộ lọc + Bộ điều chỉnh với Đồng hồ đo áp suất
Nhiều lựa chọn hơn
Tiêu chuẩn | ANSI | GB | JIS | DIN |
Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10 nghìn / 20 nghìn | PN16 / PN40 |
Van Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Bộ truyền động | 1) Diễn xuất đơn (Spring Return) 2) Diễn xuất kép | |||
Phụ kiện | 1) Công tắc giới hạn 2) Van điện từ 3) Bộ lọc 4) Bộ định vị |
