Thông tin chi tiết sản phẩm:
|
Vật chất: | SS316 | Chất liệu ghế: | PTFE |
---|---|---|---|
Quyền lực: | Spring Return Actuator | Sức ép: | 10 nghìn 20 nghìn |
Kích thước van: | 15A ~ 200A | Trung bình: | Nước dầu khí |
Điểm nổi bật: | Van bi dẫn động bằng khí nén SS316,Van bi dẫn động bằng khí nén 50A,Van bi điều khiển bằng khí nén toàn cổng |

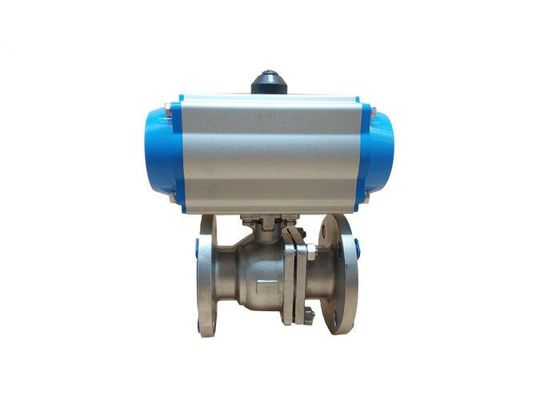

SS316 2PC đầy đủ van bi dẫn động bằng khí nén Q641F JIS10K 50A
Thông số
Nguồn cấp | AC220V |
Kích cỡ cơ thể | DN15-250 |
Nhiệt độ trung bình | -80 ° C ~ 160 ° C (không kết tụ.) |
Áp lực vận hành | PN1.0 ~ 2.5 (MPa) |
Chế độ hành động | Phản hồi đầu vào tín hiệu 4-20mA, chuyển động 0-90 ° |
Thời gian hành động | 4 ~ 30 giây |
Kết nối cơ thể | Mặt bích |
Vật liệu cơ thể | WCB, ZG1CrM0, ZG1Cr18Ni9Ti |
Vật liệu kín | PTFE |
Vật liệu thiết bị truyền động | Đúc hợp kim nhôm |
Phương tiện áp dụng | Axit, kiềm, muối, khí clo, hơi nước, nước nguồn, bột giấy và giấy mỏ bột giấy, nước cường toan, chất oxy hóa, chất khử, chất lỏng hóa học ăn mòn. |
Thông số kỹ thuật
Lợi thế
1. Kích thước nhỏ gọn và xây dựng trọng lượng nhẹ
2. Hiệu suất lâu dài đáng tin cậy
3. Van “In Line” hoặc “Cross Mount” tiêu chuẩn để cấu hình thiết bị truyền động
4. Thiết kế Spring-Return cung cấp nguồn cung cấp không khí ở mức thấp nhất là 50 psi
5. Trang trí bên ngoài bằng thép không gỉ và tiêu chuẩn FKM O-Rings
6. Khớp nối gốc van trực tiếp với trục truyền động Giảm thiểu phản ứng dữ dội
7. Tiêu chuẩn ghi đè thủ công
Phương tiện hàng đầu có thể áp dụng
Trạng thái trung bình | Nhiệt độ trung bình. | Áp suất trung bình | Đặc điểm trung bình | Nồng độ trung bình | Tên vừa |
Chất lỏng | -80ºC ~ + 160ºC | 0 ~ 20kg / cm2 | Ăn mòn mạnh, mài mòn cao | vô hạn | Axit, kiềm, muối, clo, hơi nước, nước nguồn, bột giấy mỏ, bột giấy, cường thủy, chất oxi hóa, chất khử. |
Khí ga | -80ºC ~ + 160ºC | 0 ~ 20kg / cm2 | Ăn mòn mạnh, mài mòn cao | vô hạn | |
Hỗn hợp chất lỏng và chất rắn | -80ºC ~ + 160ºC | 0 ~ 20kg / cm2 | Ăn mòn mạnh, mài mòn cao |
<60% |
Thông số kỹ thuật
Diễn một mình Bộ truyền động khí nén Số đặt hàng
DN (mm) |
D | D1 | D2 | d | K | M | L | B | F | H1 | H2 | L1 | L2 | Cân nặng Kilôgam |
15 | 95 | 15 | 28 | 45 | 65 | 4XΦ14 | 102 | 14 | 2 | 525 | 55 | 170 | 83 | |
20 | 105 | 15 | 28 | 55 | 75 | 4XΦ14 | 102 | 14 | 2 | 535 | 60 | 186 | 95 | |
25 | 115 | 20 | 40 | 66 | 85 | 4XΦ14 | 102 | 14 | 2 | 535 | 65 | 186 | 95 | |
32 | 135 | 25 | 46 | 78 | 100 | 4XΦ18 | 114 | 16 | 2 | 545 | 75 | 206 | 103 | |
40 | 145 | 32 | 54 | 85 | 110 | 4XΦ18 | 114 | 16 | 2 | 555 | 80 | 262 | 103 | |
50 | 160 | 40 | 65 | 100 | 125 | 4XΦ18 | 124 | 16 | 2 | 565 | 90 | 270 | 109 | |
65 | 180 | 50 | 80 | 120 | 145 | 4XΦ18 | 145 | 18 | 2 | 580 | 100 | 301 | 122 | |
80 | 195 | 65 | 100 | 135 | 160 | 8XΦ18 | 165 | 20 | 2 | 600 | 110 | 392 | 142 | |
100 | 215 | 80 | 110 | 155 | 180 | 8XΦ18 | 194 | 20 | 2 | 650 | 120 | 460 | 152 | |
125 | 245 | 100 | 135 | 185 | 210 | 8XΦ18 | 210 | 22 | 3 | 700 | 135 | 515 | 174 | |
150 | 280 | 125 | 165 | 210 | 240 | 8XΦ23 | 229 | 24 | 3 | 750 | 150 | 560 | 205 | |
200 | 335 | 160 | 205 | 265 | 295 | 12XΦ23 | 243 | 26 | 3 | 800 | 180 | 654 | 226 | |
250 | 405 | 210 | 260 | 320 | 355 | 12XΦ26 | 297 | 30 | 3 | 850 | 210 | 654 | 260 | |
300 | 460 | 250 | 322 | 375 | 410 | 12XΦ26 | 340 | 30 | 3 | 950 | 240 | 725 | 294 | |
350 | 520 | 300 | 365 | 435 | 470 | 16XΦ26 | 422 | 34 | 3 | 1000 | 270 | 742 | 380 |
Thông số van bi tiêu chuẩn JIS (15A ~ 200A)
Sức ép | Kích thước | φD | L | φE | φB | φC | T |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 |
Các phụ kiện có thể sử dụng với Van bi này
Chỉ báo Bật / Tắt
Van điện từ tiêu chuẩn Namur trong tất cả các tiêu chuẩn
Bộ định vị van khí nén & điện-khí nén
Ghi đè thủ công có thể giải mã
Công tắc giới hạn cho chỉ báo Bật / Tắt tại Bảng điều khiển
Kết hợp Bộ lọc + Bộ điều chỉnh với Đồng hồ đo áp suất
Nhiều lựa chọn hơn
Tiêu chuẩn | ANSI | GB | JIS | DIN |
Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10 nghìn / 20 nghìn | PN16 / PN40 |
Van Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Bộ truyền động | 1) Diễn xuất đơn (Spring Return) 2) Diễn xuất kép | |||
Phụ kiện | 1) Công tắc giới hạn 2) Van điện từ 3) Bộ lọc 4) Bộ định vị |
