Thông tin chi tiết sản phẩm:
|
Vật liệu cơ thể: | CF8 | Chất liệu ghế: | PTFE |
---|---|---|---|
Quyền lực: | Spring Return Actuator | Kết nối: | Mặt bích đôi |
Kích thước van: | 1/2 "~ 8" | Trung bình: | Nước dầu khí |
Điểm nổi bật: | Van truyền động khí nén 150LB,Van bi khí nén CF8,Van bi dẫn động bằng khí nén 150LB |

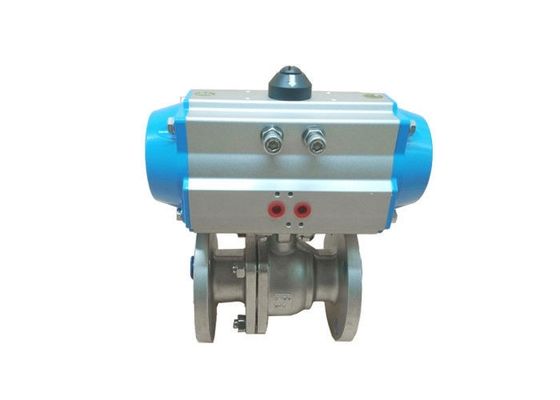

Mặt bích tác động kép Van điều khiển bằng khí nén Van điều khiển 150LB
Van bi mặt bích có nhiệt độ cao được kích hoạt bằng khí nén
Van bi mặt bích PN16 hoặc ANSI 150 ở nhiệt độ cao thích hợp cho các ứng dụng khó khăn hơn.Van 3 mảnh đầy đủ bằng thép không gỉ với các tùy chọn cho các kết nối đầu cuối khác nhau, đệm và con dấu bằng PTFE được gia cố bằng carbon.
Van được lắp vào bộ truyền động hồi lưu khí nén mạnh mẽ hoặc bộ truyền động tác động kép thông qua phần mở rộng tản nhiệt (TSM).
Các tùy chọn có thể cấu hình bao gồm công tắc hành trình, van điện từ và bộ định vị.
Ngoài ra, bộ truyền động bánh răng và giá đỡ một phần tư khí nén của chúng tôi có kích thước với hệ số an toàn 30% được tích hợp sẵn, yêu cầu áp suất thí điểm là 5,5 Bar và được hưởng lợi từ giao diện Namur cho cả van điện từ thí điểm và hộp công tắc.
Lợi thế
1. Kích thước nhỏ gọn và xây dựng trọng lượng nhẹ
2. Hiệu suất lâu dài đáng tin cậy
3. Van “In Line” hoặc “Cross Mount” tiêu chuẩn để cấu hình thiết bị truyền động
4. Thiết kế Spring-Return cung cấp nguồn cung cấp không khí ở mức thấp nhất là 50 psi
5. Trang trí bên ngoài bằng thép không gỉ và tiêu chuẩn FKM O-Rings
6. Khớp nối gốc van trực tiếp với trục truyền động Giảm thiểu phản ứng dữ dội
7. Tiêu chuẩn ghi đè thủ công
Thông số kỹ thuật
Thông số kỹ thuật
Tác động kép Bộ truyền động khí nén Số đặt hàng
Gấp đôi Diễn xuất |
Mẫu không | Mô-men xoắn (5.5Bar) |
ACT 042D | 8,4Nm | |
ACT 050D | 18,3Nm | |
ACT 063D | 32,2Nm | |
ACT 075D | 64Nm | |
ACT 090D | 101Nm | |
ACT 100D | 146Nm | |
ACT 115D | 236Nm | |
ACT 125D | 305Nm | |
ACT 145D | 478Nm | |
ACT 160D | 624Nm | |
ACT 190D | 1185Nm | |
ACT 210D | 1447Nm | |
ACT 240D | 2126Nm | |
ACT 270D | 3229Nm | |
ACT 300D | 4197Nm | |
ACT 350D | 6283Nm | |
ACT 400D | 8953Nm |
Thông số van bi 150LB (1/2 "~ 8")
Sức ép | Kích thước | φD | L | φE | φB | φC | T | f |
Class150 | 1/2 " | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
3/4 " | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
1 " | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
1 1/2 " | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
2 " | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 |
Các phụ kiện có thể sử dụng với Van bi này
Chỉ báo Bật / Tắt
Van điện từ tiêu chuẩn Namur trong tất cả các tiêu chuẩn
Bộ định vị van khí nén & điện-khí nén
Ghi đè thủ công có thể giải mã
Công tắc giới hạn cho chỉ báo Bật / Tắt tại Bảng điều khiển
Kết hợp Bộ lọc + Bộ điều chỉnh với Đồng hồ đo áp suất
Nhiều lựa chọn hơn
Tiêu chuẩn | ANSI | GB | JIS | DIN |
Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10 nghìn / 20 nghìn | PN16 / PN40 |
Van Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Bộ truyền động | 1) Diễn xuất đơn (Spring Return) 2) Diễn xuất kép | |||
Phụ kiện | 1) Công tắc giới hạn 2) Van điện từ 3) Bộ lọc 4) Bộ định vị |
