DIN3337 Van bi dẫn động bằng khí nén đôi mặt bích

Tôi trò chuyện trực tuyến bây giờ

DIN3337 Van bi dẫn động bằng khí nén đôi mặt bích

DIN3337 Van bi dẫn động bằng khí nén đôi mặt bích
DIN3337 Van bi dẫn động bằng khí nén đôi mặt bích

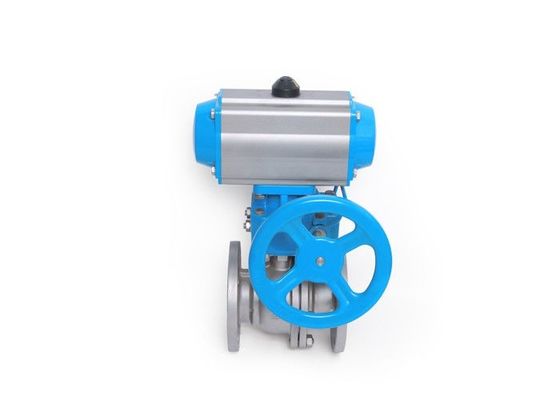

Hình ảnh lớn :  DIN3337 Van bi dẫn động bằng khí nén đôi mặt bích

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: OEM
Chứng nhận: CE&ISO
Số mô hình: OEM
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 cái
Giá bán: negotiation
chi tiết đóng gói: Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau
Thời gian giao hàng: 5 ~ 25 ngày làm việc
Điều khoản thanh toán: T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram
Khả năng cung cấp: 500 chiếc / Môn

DIN3337 Van bi dẫn động bằng khí nén đôi mặt bích

Sự miêu tả
Vật liệu cơ thể: CF8 Chất liệu ghế: PTFE
Quyền lực: Spring Return Actuator Kết nối: Mặt bích đôi
Kích thước van: 1/2 "~ 8" Trung bình: Nước dầu khí
Điểm nổi bật:

Van bi dẫn động bằng khí nén mặt bích đôi

,

Van bi dẫn động bằng khí nén DIN3337

,

Van bi khí nén DIN3337

Lò xo mặt bích RF Van bi dẫn động bằng khí nén 12 cái với ghi đè bằng tay


Đặc trưng:

★ Van bi vận hành bằng khí nén của chúng tôi được làm bằng nguyên liệu chất lượng cao với độ chính xác cao, chống mài mòn, hành trình quay trở lại kém, an toàn và đáng tin cậy.
★ Van bi khí nén tác động kép ba mảnh dùng để điều khiển công tắc của van điều khiển dòng vật chất trong đường ống.
★ Nó được làm bằng thép không gỉ 304 và do đó bền hơn.Do đó, kích thước cổng 2 "để lưu lượng mượt mà hơn.
★ Thích hợp cho hệ thống ống thép không gỉ, dây chuyền sản xuất tinh khiết thực phẩm, đồ uống, thuốc và hóa chất cũng như bảo vệ môi trường công nghiệp, xử lý nước, nhà cao tầng, v.v.





Thông số kỹ thuật

  • Rack và bánh răng thiết kế bộ truyền động khí nén quý quay
  • Phiên bản Double Acting hoặc Spring Return
  • Giao diện ISO5211, DIN3337 và Namur để dễ dàng lắp vào van, hộp công tắc hành trình và bộ định vị
  • Thích hợp cho ứng dụng trong nhà và ngoài trời
  • Công suất mô-men xoắn từ 3Nm đến 13.024Nm (phiên bản DA) và 4Nm đến 6.584Nm (phiên bản SR)
  • Vỏ hợp kim nhôm với bánh răng mạ niken
  • Góc di chuyển 90 ° với điều chỉnh dừng hành trình ± 5 ℃
  • Áp suất hoạt động từ 2 bar đến 8 bar ở nhiệt độ từ -20 ℃ đến + 80 ℃


 Lợi thế

1. Kích thước nhỏ gọn và xây dựng trọng lượng nhẹ

2. Hiệu suất lâu dài đáng tin cậy

3. Van “In Line” hoặc “Cross Mount” tiêu chuẩn để cấu hình thiết bị truyền động

4. Thiết kế Spring-Return cung cấp nguồn cung cấp không khí ở mức thấp nhất là 50 psi

5. Trang trí bên ngoài bằng thép không gỉ và tiêu chuẩn FKM O-Rings

6. Khớp nối gốc van trực tiếp với trục truyền động Giảm thiểu phản ứng dữ dội

7. Tiêu chuẩn ghi đè thủ công


 Thông số kỹ thuật
Diễn một mình Bộ truyền động khí nén Số đặt hàng

DIN3337 Van bi dẫn động bằng khí nén đôi mặt bích 0



Mẫu không Mô-men xoắn (6Bar)
Mở Đóng
ACT 050S 13,2Nm 6,7Nm
ACT 063S 24,1Nm 11,1Nm
ACT 075S 47,7Nm 22,1Nm
HÀNH ĐỘNG 090S 73,1Nm 36,7Nm
ACT 100S 109Nm 50,7Nm
ACT 115S 176Nm 82Nm
ACT 125S 227Nm 105Nm
ACT 145S 357Nm 165Nm
ACT 160S 456Nm 224Nm
ACT 190S 871Nm 379Nm
ACT 210S 1000Nm 521Nm
ACT 240S 1423Nm 721Nm
ACT 270S 2345Nm 1060Nm
ACT 300S 2956Nm 1460Nm
ACT 350S 4247Nm 2346Nm
ACT 400S 6559Nm 2624Nm



Thông số van bi (DN15 ~ DN200)

DIN3337 Van bi dẫn động bằng khí nén đôi mặt bích 1

PN (Mpa) DN L φE φB φC T f K-φh H
1,6 15 130 95 65 45 14 2 4-14 48
20 140 105 75 55 14 2 4-14 53
25 150 115 85 65 14 2 4-14 64
32 165 135 100 78 16 2 4-18 71
40 180 145 110 85 16 3 4-18 76
50 200 160 125 100 16 3 4-18 85


Các phụ kiện có thể sử dụng với Van bi này
Chỉ báo Bật / Tắt
Van điện từ tiêu chuẩn Namur trong tất cả các tiêu chuẩn
Bộ định vị van khí nén & điện-khí nén
Ghi đè thủ công có thể giải mã
Công tắc giới hạn cho chỉ báo Bật / Tắt tại Bảng điều khiển
Kết hợp Bộ lọc + Bộ điều chỉnh với Đồng hồ đo áp suất



Nhiều lựa chọn hơn



Tiêu chuẩn ANSI GB JIS DIN
Sức ép 150LB / 300LB PN16 / PN25 / PN40 10 nghìn / 20 nghìn PN16 / PN40
Van Matreial 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB
Bộ truyền động 1) Diễn xuất đơn (Spring Return) 2) Diễn xuất kép
Phụ kiện 1) Công tắc giới hạn 2) Van điện từ 3) Bộ lọc 4) Bộ định vị
