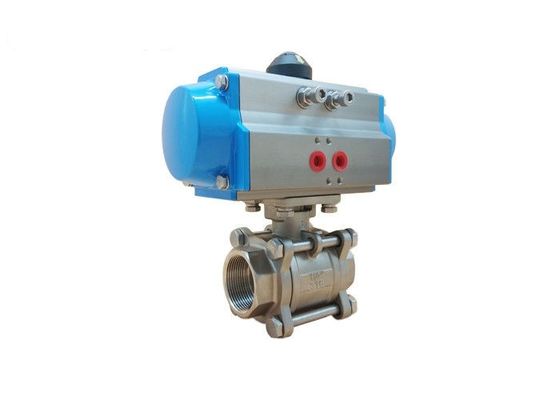

Van bi dẫn động bằng khí nén 3PC 1000WOG BSPT

DN15 - DN100 Van bi vận hành bằng khí nén BSPT Thép không gỉ CF8M

 Thông số kỹ thuật

Thiết bị truyền động khí nén chủ yếu bao gồm một pít-tông hoặc một màng ngăn tạo ra sức mạnh động cơ.Nó giữ không khí ở phần trên của xi lanh, cho phép áp suất không khí để ép màng ngăn hoặc piston di chuyển thân van hoặc xoay phần tử điều khiển van.

Van cần ít áp suất để hoạt động và thường tăng gấp đôi hoặc gấp ba lực đầu vào.Kích thước của piston càng lớn thì áp suất đầu ra càng lớn.Có một pít-tông lớn hơn cũng có thể tốt nếu lượng khí cung cấp ít, cho phép cùng một lực với lượng đầu vào ít hơn.Các áp suất này đủ lớn để nghiền nát các vật thể trong đường ống.Với đầu vào 100 kPa, bạn có thể nâng một chiếc ô tô nhỏ (lên đến 1.000 lbs) một cách dễ dàng và đây chỉ là một van khí nén nhỏ, cơ bản.Tuy nhiên, lực tạo ra yêu cầu của thân van sẽ quá lớn và làm cho thân van bị hỏng.

Áp suất này được chuyển đến thân van, được kết nối với nút van (xem nút van), van bướm, v.v. Cần có lực lớn hơn trong đường ống áp suất cao hoặc lưu lượng lớn để cho phép van vượt qua các lực này và cho phép nó để di chuyển các bộ phận chuyển động của van để điều khiển nguyên liệu chảy vào bên trong.

Đầu vào của van là "tín hiệu điều khiển."Điều này có thể đến từ nhiều thiết bị đo khác nhau và mỗi áp suất khác nhau là một điểm đặt van khác nhau.Tín hiệu tiêu chuẩn thông thường là 20–100 kPa.Ví dụ, một van có thể kiểm soát áp suất trong một bình có dòng chảy ra không đổi và dòng chảy vào khác nhau (thay đổi theo cơ cấu chấp hành và van).Một máy phát áp suất sẽ theo dõi áp suất trong bình và truyền tín hiệu từ 20–100 kPa.20 kPa có nghĩa là không có áp suất, 100 kPa có nghĩa là có áp suất toàn dải (có thể thay đổi bởi các điểm hiệu chuẩn của máy phát).Khi áp suất tăng lên trong bình, đầu ra của máy phát tăng, áp suất tăng này được gửi đến van, làm cho van hành trình xuống và bắt đầu đóng van, giảm lưu lượng vào bình, giảm áp suất trong bình khi áp suất dư thừa được hút chân không qua dòng chảy ra.Đây được gọi là quá trình tác động trực tiếp.

 Lợi thế

1. Van bi inox

2. Giá trị dòng chảy cao

3. Áp suất trung bình cao

4. Tuổi thọ dài

5. Van piston ISO 5211

 Thông số kỹ thuật
Diễn một mình Bộ truyền động khí nén Số đặt hàng


Các phụ kiện có thể sử dụng với Van bi này
Chỉ báo Bật / Tắt
Van điện từ tiêu chuẩn Namur trong tất cả các tiêu chuẩn
Bộ định vị van khí nén & điện-khí nén
Ghi đè thủ công có thể giải mã
Công tắc giới hạn cho chỉ báo Bật / Tắt tại Bảng điều khiển
Kết hợp Bộ lọc + Bộ điều chỉnh với Đồng hồ đo áp suất


Các ứng dụng

Van bi khí nén được sử dụng rộng rãi để cách ly và điều khiển dòng chảy trong các hệ thống truyền động bằng khí nén vì các van vận hành bằng khí nén này có sẵn trong nhiều kiểu dáng và kích thước thân, vật liệu và xếp hạng áp suất và chúng phù hợp với hầu hết các ứng dụng khác nhau, từ nước, khí, hơi nước, dầu, thực phẩm, hóa chất, dược phẩm và bột.Van bi được dẫn động có một quả bóng bên trong với một lỗ xuyên qua nó được bịt kín thường bằng các ghế PTFE được nén vào nó bởi các đầu van bi, được dẫn động qua một phần tư vòng bằng một thân do bộ truyền động không khí vận hành.Van bi vận hành bằng khí cung cấp một gói van dẫn động mạnh mẽ, chắc chắn và đáng tin cậy với chi phí tương đối thấp và cung cấp thời gian làm việc nhanh, có thể hoạt động liên tục và thoải mái trong các ứng dụng đạp xe cao khi thích hợp.

 Lựa chọn mô hình
Van bi khí nén 3PC ren
