Thông tin chi tiết sản phẩm:
|
| Kích thước: | NPS 2 "đến 60" | Sức ép: | 150LB đến 2500LB |
|---|---|---|---|
| Phạm vi nhiệt độ: | -196 ℃ ~ 300 ℃ Nhiệt độ thấp, Nhiệt độ thường và nhiệt độ cao | Vật liệu cơ thể và trang trí: | Thép đúc, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A351 |
| Chất liệu ghế: | PTFE, RPTFE, DEVLON, Molon, PEEK, Ghế kim loại | Niêm phong thân và thân: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), Vòng đệm vết thương xoắn ốc (316SS + Graphite) |
| Điểm nổi bật: | 600LB Trunnion Mounted Ball Valve,16 Inch Trunnion Mounted Ball Valve,600LB trunnion ball valve |
||

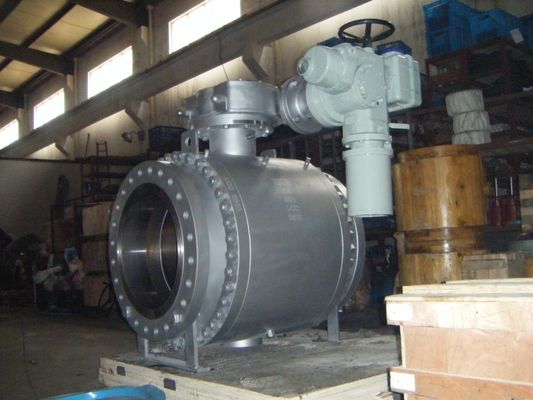

16 inch 600LB Van bi kiểu Trunnion ba mảnh vào bên
Nguyên liệu chính
| Vật liệu cơ thể | Vật liệu cắt | Vật liệu làm kín | Gioăng / Đóng gói |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M, ETC. | SS410, SS420, SS304, SS316, ETC | PTFE, RPTFE, PEEK, PPL, ETC. | HÌNH ẢNH.PTFE, PPL.VÂN VÂN. |
| Loại van bi | Thiết kế và Sản xuất | Face to Face / End to End | Kích thước mặt bích | Đánh giá nhiệt độ áp suất | Kiểm tra và Kiểm tra |
| Van bi chia bích | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| Van bi mặt bích cố định | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Tính năng thiết kế
1: Toàn bộ lỗ khoan hoặc lỗ khoan nhỏ
2: Cấu trúc cơ thể hai mảnh hoặc ba mảnh
3: Double Block & Bleed, Double cô lập và chảy máu (DIB-1 & DIB-2)
4: Thiết kế an toàn chống cháy (API 607)
5: Hệ thống chống rò rỉ
6: Thiết kế chống tĩnh điện
7: Tự giải tỏa khoang
8: Thử nghiệm phát thải chạy trốn (tùy chọn)
Dữ liệu thiết kế
Tiêu chuẩn thiết kế: API 6D, DIN3357-1, EN12516-1
Tiêu chuẩn mặt đối mặt: API6D, ASME B16.10, DIN3202
Tiêu chuẩn kết nối: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25
Kiểm tra & Kiểm tra Tiêu chuẩn: API 6D, API 598
Nhiệt độ làm việc: -196 ℃ ~ 610 ℃
Loại kết nối: RF, RTJ, FF, BW.BSPT, NPT
Môi trường chua: NACE MR0175
Thiết kế an toàn chống cháy
Van bi đảm bảo vượt qua 100% bài kiểm tra an toàn cháy nổ.Như Van bi áp dụng hai thiết kế kín thông qua vòng đệm chữ O và vòng đệm xoắn ốc bằng kim loại graphite.Khi van bị cháy, các vật liệu phi kim loại như vòng đệm PTFE, vòng đệm, vòng đệm chữ O, cao su, v.v. sẽ bị hư hỏng, trong khi đó lớp ngoài của miếng đệm xoắn ốc bằng kim loại graphite cung cấp một vòng đệm thứ cấp.Khi ghế mềm bị đốt cháy, ghế kim loại sẽ tự động tạo thành một miếng đệm kim loại có quả bóng dưới tác động của lò xo giúp kiểm soát hiệu quả sự rò rỉ bên trong và rò rỉ bên ngoài.Thiết kế van hoàn toàn phù hợp với API 607, API 6FA, BS 6755, JB / T 6899 và các tiêu chuẩn khác,
CHẶN ĐÔI & BỊ XÓA (DBB)
Khi quả bóng ở vị trí đóng, mỗi chỗ ngồi sẽ chặn môi trường xử lý độc lập đồng thời giữa dòng lên / xuống và khoang cơ thể, nó cho phép làm chảy máu áp suất khoang bị mắc kẹt (DBB) thông qua van xả và van thông hơi.Chức năng xả nước và khối kép giúp bạn có thể xả van dưới áp suất và xác minh rằng ghế được niêm phong đúng cách.
DOUBLE ISOLATION & BLEED (DIB)
Ghế hiệu ứng piston kép, áp suất trung bình, cả thượng lưu và hạ lưu cũng như trong khoang cơ thể, tạo ra lực đẩy đẩy vòng đệm chống lại quả bóng, van có vòng đệm hiệu ứng piston kép yêu cầu giảm áp suất khoang để giảm sự xây dựng- tăng áp suất trong khoang cơ thể.
Tùy chọn niêm phong
Ghế mềm: Kim loại đến kim loại O-Ring con dấu
Cấu trúc đơn giản niêm phong đáng tin cậy Áp dụng cho hạt Mô-men xoắn thấp niêm phong đáng tin cậy đáp ứng cao của khách hàng
ứng dụng rộng rãi chi phí thấp.điều kiện phương tiện niêm phong độ tin cậy và yêu cầu mô-men xoắn thấp
Bóng được cố định bằng thân và thân cho kích thước 4 ”& nhỏ hơn.Hỗ trợ tấm trunnion cho kích thước 6 ”và lớn hơn
