Thông tin chi tiết sản phẩm:
|
| Kích thước: | NPS 2 "đến 60" | Sức ép: | 150LB đến 2500LB |
|---|---|---|---|
| Phạm vi nhiệt độ: | -196 ℃ ~ 300 ℃ Nhiệt độ thấp, Nhiệt độ thường và nhiệt độ cao | Vật liệu cơ thể và trang trí: | Thép đúc, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A351 |
| Chất liệu ghế: | PTFE, RPTFE, DEVLON, Molon, PEEK, Ghế kim loại | Niêm phong thân và thân: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), Vòng đệm vết thương xoắn ốc (316SS + Graphite) |
| Điểm nổi bật: | API607 Double Block Bleed Ball Valve,WCB Side Entry Ball Valve,WCB Double Block Bleed Ball Valve |
||

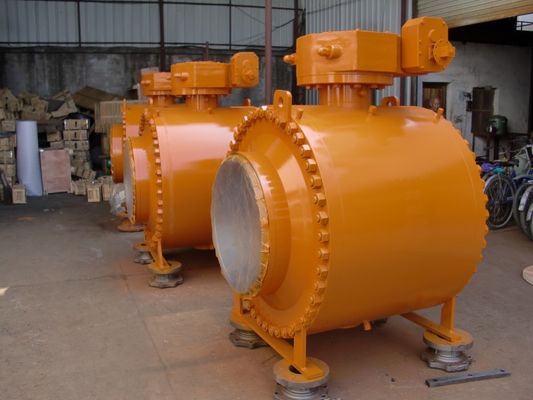

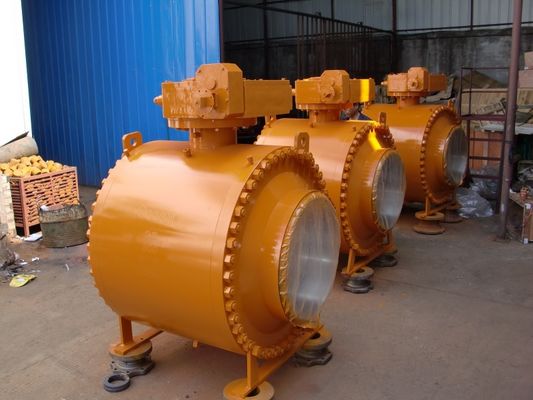

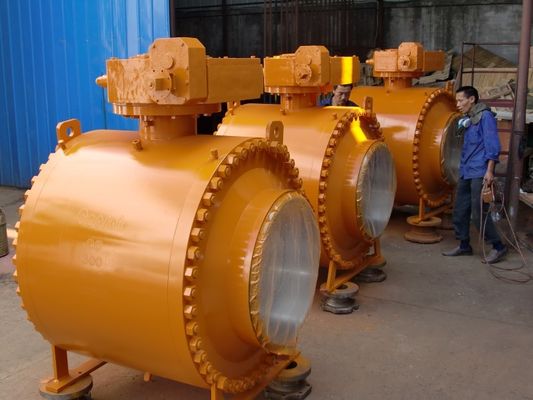

Lối vào bên van bi kép & van bi chảy máu
TÍNH NĂNG THIẾT KẾ ĐẶC BIỆT
Đối với ứng dụng cụ thể và khắt khe hơn để đảm bảo độ tin cậy của gói dưới biển trong suốt thời gian sử dụng mà không cần bảo trì (lên đến 30 năm), hãy bao gồm các tính năng thiết kế đặc biệt:
Niêm phong kim loại chính Từ thân đến nắp / Thân với nắp bằng vòng đệm kim loại (loại BX)
Nhiều rào cản trên hệ thống niêm phong gốc và niêm phong thân kim loại chính theo yêu cầu cho dịch vụ nghiêm trọng.
Niêm phong kim loại-kim loại giữa Bóng và Ghế (phủ TCC) với hiệu suất rò rỉ bằng 0 (RATE A) cho dịch vụ chất lỏng.
Phốt không đàn hồi (PTFE-PEEK) tương thích với hầu hết các môi trường khắc nghiệt, thích hợp cho dịch vụ xả đáy trên -29 ° C và không có nguy cơ xuống cấp dần dần.
Bảo vệ bên trong trên tất cả các khu vực niêm phong và bề mặt quan trọng bằng lớp phủ mối hàn N06625;phủ đầy đủ theo yêu cầu cho dịch vụ nghiêm trọng.
Sắp xếp các cổng thông gió và thoát nước với rào cản kim loại chính và hàn kín.
Dữ liệu thiết kế
Tiêu chuẩn thiết kế: API 6D, DIN3357-1, EN12516-1
Tiêu chuẩn mặt đối mặt: API6D, ASME B16.10, DIN3202
Tiêu chuẩn kết nối: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25
Kiểm tra & Kiểm tra Tiêu chuẩn: API 6D, API 598
Nhiệt độ làm việc: -196 ℃ ~ 610 ℃
Loại kết nối: RF, RTJ, FF, BW.BSPT, NPT
Môi trường chua: NACE MR0175
Van bi lắp Trunnion phù hợp để sử dụng trên các loại đường ống từ Class 150 đến Class 2500, PN16 ~ PN160, JIS 10K ~ JIS 20K để cắt hoặc bật phương tiện đường ống, trong đó các loại hoạt động bao gồm bánh răng sâu, manul, thiết bị truyền động khí nén hoặc điện, nói chung là kết nối mặt bích và kết nối cuối hàn đối đầu.
Thiết kế an toàn chống cháy
Van bi đảm bảo vượt qua 100% bài kiểm tra an toàn cháy nổ.Như Van bi áp dụng hai thiết kế kín thông qua vòng đệm chữ O và vòng đệm xoắn ốc bằng kim loại graphite.Khi van bị cháy, các vật liệu phi kim loại như vòng đệm PTFE, vòng đệm, vòng đệm chữ O, cao su, v.v. sẽ bị hư hỏng, trong khi đó lớp ngoài của miếng đệm xoắn ốc bằng kim loại graphite cung cấp một vòng đệm thứ cấp.Khi ghế mềm bị đốt cháy, ghế kim loại sẽ tự động tạo thành một miếng đệm kim loại có quả bóng dưới tác động của lò xo giúp kiểm soát hiệu quả sự rò rỉ bên trong và rò rỉ bên ngoài.Thiết kế van hoàn toàn phù hợp với API 607, API 6FA, BS 6755, JB / T 6899 và các tiêu chuẩn khác,
CHẶN ĐÔI & BỊ XÓA (DBB)
Khi quả bóng ở vị trí đóng, mỗi chỗ ngồi sẽ chặn môi trường xử lý độc lập đồng thời giữa dòng lên / xuống và khoang cơ thể, nó cho phép làm chảy máu áp suất khoang bị mắc kẹt (DBB) thông qua van xả và van thông hơi.Chức năng xả nước và khối kép giúp bạn có thể xả van dưới áp suất và xác minh rằng ghế được niêm phong đúng cách.
DOUBLE ISOLATION & BLEED (DIB)
Ghế hiệu ứng piston kép, áp suất trung bình, cả thượng lưu và hạ lưu cũng như trong khoang cơ thể, tạo ra lực đẩy đẩy vòng đệm chống lại quả bóng, van có vòng đệm hiệu ứng piston kép yêu cầu giảm áp suất khoang để giảm sự xây dựng- tăng áp suất trong khoang cơ thể.
Cọc chống thổi ra:
Thân cây được làm riêng biệt với quả bóng với vai tròn kiểu chữ T không thể tách rời, được giữ lại bằng đường viền. (Các thiết kế khác có sẵn theo yêu cầu)
Thiết bị chống tĩnh điện:
Thiết bị chống tĩnh điện kiểu lò xo cộng với than chì được áp dụng giữa bóng, thân, mặt bích và thân để giữ cho sự liên tục về điện giữa tất cả các thành phần kim loại.Và đảm bảo sức đề kháng thấp hơn yêu cầu dịch vụ khắc nghiệt nhất.
Thiết bị phun mỡ
Đối với DN150 (NPS 6) và lớn hơn, thân và chân van được cung cấp thiết bị phun mỡ làm kín, Đối với DN125 và nhỏ hơn, chúng tôi có thể cung cấp thiết bị phun mỡ làm kín theo yêu cầu của khách hàng.Khi vòng đệm chữ O bị hư hỏng do tai nạn, bằng chất trám bít được bơm vào sẽ bịt kín để ngăn phương tiện truyền qua vòng đệm chân van và rò rỉ thân van.
Tùy chọn niêm phong
Ghế mềm: Kim loại đến kim loại O-Ring con dấu
Cấu trúc đơn giản niêm phong đáng tin cậy Áp dụng cho hạt Mô-men xoắn thấp niêm phong đáng tin cậy đáp ứng cao của khách hàng
ứng dụng rộng rãi chi phí thấp.điều kiện phương tiện niêm phong độ tin cậy và yêu cầu mô-men xoắn thấp
| Loại van bi | Thiết kế và Sản xuất | Face to Face / End to End | Kích thước mặt bích | Đánh giá nhiệt độ áp suất | Kiểm tra và Kiểm tra |
| Van bi chia bích | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| Van bi mặt bích cố định | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Nguyên liệu chính
| Vật liệu cơ thể | Vật liệu cắt | Vật liệu làm kín | Gioăng / Đóng gói |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M, ETC. | SS410, SS420, SS304, SS316, ETC | PTFE, RPTFE, PEEK, PPL, ETC. | HÌNH ẢNH.PTFE, PPL.VÂN VÂN. |
Bóng được cố định bằng thân và thân cho kích thước 4 ”& nhỏ hơn.Hỗ trợ tấm trunnion cho kích thước 6 ”và lớn hơn
