Thông tin chi tiết sản phẩm:
|
| Kích thước: | Kích thước: NPS 2 "đến 60" | Sức ép: | 150LB đến 2500LB |
|---|---|---|---|
| Phạm vi nhiệt độ: | -196 ℃ ~ 300 ℃ Nhiệt độ thấp, Nhiệt độ thường và nhiệt độ cao | Vật liệu cơ thể và trang trí: | Thép đúc, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A351 |
| Chất liệu ghế: | PTFE, RPTFE, DEVLON, Molon, PEEK, Ghế kim loại | Niêm phong thân và thân: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), Vòng đệm vết thương xoắn ốc (316SS + Graphite) |
| Điểm nổi bật: | Van bi gắn trunnion 300LB,Van bi gắn trên trụ PTFE,BW kết thúc Van bi gắn trunnion |
||

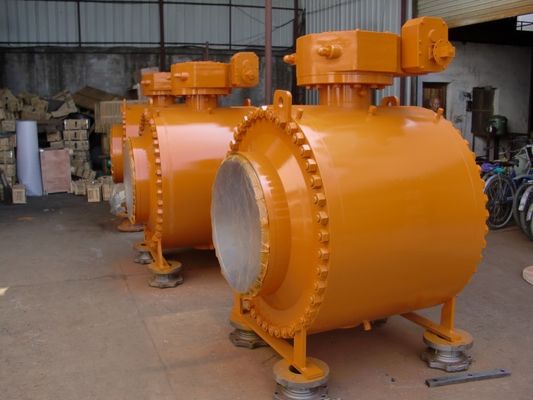

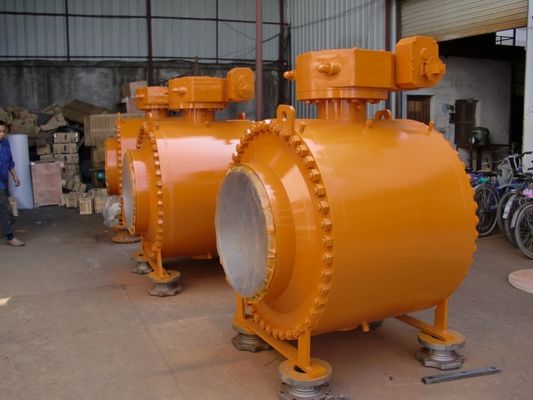

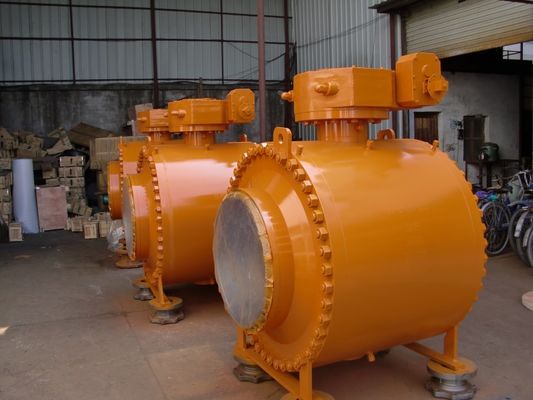

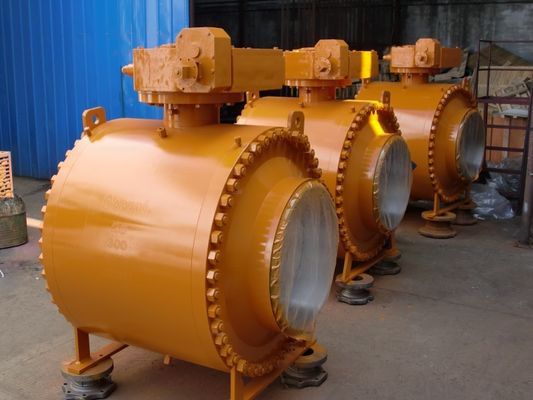

Double Block & Bleed Ball Valve Side Entry 300LB BW Kết thúc
Chúng tôi có thể cung cấp van bi trục nhập bên được thiết kế phù hợp với tiêu chuẩn van API 6D để đáp ứng các yêu cầu ứng dụng van của các ngành công nghiệp Dầu khí, Lọc và Chế biến Dầu mỏ và Hóa dầu trong và ngoài nước.
Van lối vào bên được thiết kế như van bảo dưỡng mạnh mẽ, khắc nghiệt, có khả năng chịu được hoạt động ở áp suất cao (ANSI # 2500) và cung cấp khả năng đóng ngắt ổn định và đáng tin cậy.Các van này là lý tưởng cho các ứng dụng tắt khẩn cấp cho dịch vụ hydrocacbon.
THIẾT KẾ VÀ TÍNH NĂNG
Tiêu chuẩn thiết kế: Đặc điểm kỹ thuật API 6D cho Van đường ống (Ball)
Kích thước tiêu chuẩn: DN25 đến DN 600, 1 ”đến 24”, lỗ khoan đầy đủ và rút gọn (kích thước lớn hơn theo yêu cầu)
Đánh giá áp suất: ANSI 150 ga đến ANSI 2500 đánh giá đầy đủ
Phạm vi nhiệt độ: -196 ° C đến + 500 °
Tiêu chuẩn an toàn cháy nổ: Đặc điểm kỹ thuật API 6FA để kiểm tra độ cháy của van
Kiểm tra rò rỉ chỗ ngồi: ISO 5208, hoặc ANSI / FCI 70-2 Class V và VI, hoặc tiêu chuẩn thử nghiệm quốc tế khác.
Kết nối mặt bích: Mặt bích với ASME B16.5 (1 ”đến 24”) hoặc Buttweld đến ASME B16.25
Mối nối cơ khí: Thiết kế và vật liệu làm kín để đáp ứng thông số kỹ thuật của khách hàng (tùy thuộc vào ứng dụng)
Mặt bích trên cùng: ISO 5211
Vận hành: Vận hành bằng tay với hộp số hoặc Tự động sử dụng bộ truyền động.
Vật liệu xây dựng: thép carbon, thép không gỉ, thép không gỉ duplex và super duplex, Inconel, Monel, Hastelloy, Incoloy và hầu hết các vật liệu rèn / thanh có sẵn trên thị trường.
Thiết bị phun mỡ
Đối với DN150 (NPS 6) và lớn hơn, thân và chân van được cung cấp thiết bị phun mỡ làm kín, Đối với DN125 và nhỏ hơn, chúng tôi có thể cung cấp thiết bị phun mỡ làm kín theo yêu cầu của khách hàng.Khi vòng đệm chữ O bị hư hỏng do tai nạn, bằng chất trám bít được bơm vào sẽ bịt kín để ngăn phương tiện truyền qua vòng đệm chân van và rò rỉ thân van.
Thiết kế an toàn chống cháy
Van bi đảm bảo vượt qua 100% bài kiểm tra an toàn cháy nổ.Như Van bi áp dụng hai thiết kế kín thông qua vòng đệm chữ O và vòng đệm xoắn ốc bằng kim loại graphite.Khi van bị cháy, các vật liệu phi kim loại như vòng đệm PTFE, vòng đệm, vòng đệm chữ O, cao su, v.v. sẽ bị hư hỏng, trong khi đó lớp ngoài của miếng đệm xoắn ốc bằng kim loại graphite cung cấp một vòng đệm thứ cấp.Khi ghế mềm bị đốt cháy, ghế kim loại sẽ tự động tạo thành một miếng đệm kim loại có quả bóng dưới tác động của lò xo giúp kiểm soát hiệu quả sự rò rỉ bên trong và rò rỉ bên ngoài.Thiết kế van hoàn toàn phù hợp với API 607, API 6FA, BS 6755, JB / T 6899 và các tiêu chuẩn khác,
Tùy chọn niêm phong
Ghế mềm: Kim loại đến kim loại O-Ring con dấu
Cấu trúc đơn giản niêm phong đáng tin cậy Áp dụng cho hạt Mô-men xoắn thấp niêm phong đáng tin cậy đáp ứng cao của khách hàng
ứng dụng rộng rãi chi phí thấp.điều kiện phương tiện niêm phong độ tin cậy và yêu cầu mô-men xoắn thấp
CHẶN ĐÔI & BỊ XÓA (DBB)
Khi quả bóng ở vị trí đóng, mỗi chỗ ngồi sẽ chặn môi trường xử lý độc lập đồng thời giữa dòng lên / xuống và khoang cơ thể, nó cho phép làm chảy máu áp suất khoang bị mắc kẹt (DBB) thông qua van xả và van thông hơi.Chức năng xả nước và khối kép giúp bạn có thể xả van dưới áp suất và xác minh rằng ghế được niêm phong đúng cách.
DOUBLE ISOLATION & BLEED (DIB)
Ghế hiệu ứng piston kép, áp suất trung bình, cả thượng lưu và hạ lưu cũng như trong khoang cơ thể, tạo ra lực đẩy đẩy vòng đệm chống lại quả bóng, van có vòng đệm hiệu ứng piston kép yêu cầu giảm áp suất khoang để giảm sự xây dựng- tăng áp suất trong khoang cơ thể.
| Loại van bi | Thiết kế và Sản xuất | Face to Face / End to End | Kích thước mặt bích | Đánh giá nhiệt độ áp suất | Kiểm tra và Kiểm tra |
| Van bi chia bích | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| Van bi mặt bích cố định | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Nguyên liệu chính
| Vật liệu cơ thể | Vật liệu cắt | Vật liệu làm kín | Gioăng / Đóng gói |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M, ETC. | SS410, SS420, SS304, SS316, ETC | PTFE, RPTFE, PEEK, PPL, ETC. | HÌNH ẢNH.PTFE, PPL.VÂN VÂN. |
Dữ liệu thiết kế
Tiêu chuẩn thiết kế: API 6D, DIN3357-1, EN12516-1
Tiêu chuẩn mặt đối mặt: API6D, ASME B16.10, DIN3202
Tiêu chuẩn kết nối: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25
Kiểm tra & Kiểm tra Tiêu chuẩn: API 6D, API 598
Nhiệt độ làm việc: -196 ℃ ~ 610 ℃
Loại kết nối: RF, RTJ, FF, BW.BSPT, NPT
Môi trường chua: NACE MR0175
Tính năng thiết kế
1: Toàn bộ lỗ khoan hoặc lỗ khoan nhỏ
2: Cấu trúc cơ thể hai mảnh hoặc ba mảnh
3: Double Block & Bleed, Double cô lập và chảy máu (DIB-1 & DIB-2)
4: Thiết kế an toàn chống cháy (API 607)
5: Hệ thống chống rò rỉ
6: Thiết kế chống tĩnh điện
7: Tự giải tỏa khoang
8: Thử nghiệm phát thải chạy trốn (tùy chọn)
Bóng được cố định bằng thân và thân cho kích thước 4 ”& nhỏ hơn.Hỗ trợ tấm trunnion cho kích thước 6 ”và lớn hơn
