Thông tin chi tiết sản phẩm:
|
| Kích thước: | NPS 2 "đến 60" | Sức ép: | 150LB đến 2500LB |
|---|---|---|---|
| Phạm vi nhiệt độ: | -196 ℃ ~ 610 ℃ Nhiệt độ thấp, Nhiệt độ thường và nhiệt độ cao | Vật liệu cơ thể và trang trí: | Thép đúc, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A351 |
| Chất liệu ghế: | PTFE, RPTFE, DEVLON, Molon, PEEK, Ghế kim loại | Niêm phong thân và thân: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), Vòng đệm vết thương xoắn ốc (316SS + Graphite) |
| Điểm nổi bật: | Side Entry Trunnion Mounted Ball Valve,API 607 Trunnion Mounted Ball Valve,Trunnion Ball Valve With Electric Actuator |
||

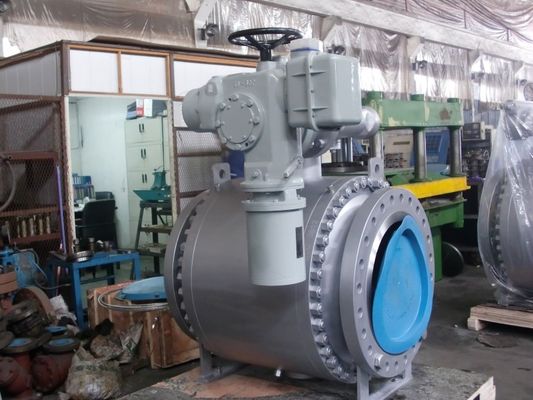

Lối vào bên cạnh Van bi Loại Trunnion với Bộ truyền động điện
| Loại van bi | Thiết kế và Sản xuất | Face to Face / End to End | Kích thước mặt bích | Đánh giá nhiệt độ áp suất | Kiểm tra và Kiểm tra |
| Van bi chia bích | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| Van bi mặt bích cố định | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Nguyên liệu chính
| Vật liệu cơ thể | Vật liệu cắt | Vật liệu làm kín | Gioăng / Đóng gói |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M, ETC. | SS410, SS420, SS304, SS316, ETC | PTFE, RPTFE, PEEK, PPL, ETC. | HÌNH ẢNH.PTFE, PPL.VÂN VÂN. |
Các ứng dụng quan trọng
Đầu tốt;Dòng chảy
Van đường ống
Riser-ESDV
Gas trên van dầu (GOV)
Van xả đáy (BDV)
Van tắt (SDV)
Cách ly bẫy cào
Quy trình van
SSIV
ROV
HIPPS
Biển phụ
Cryogenic (LNG, regas)
Nhiệt độ thấp
Khai thác nóng
Inch
Bẫy cào
Van chuyển mạch
Van đo lường
Đóng nhanh (<1 giây)
Bùn cát dầu
Nhiệt độ cao
Van chôn / ngầm
Dữ liệu thiết kế
Tiêu chuẩn thiết kế: API 6D, DIN3357-1, EN12516-1
Tiêu chuẩn mặt đối mặt: API6D, ASME B16.10, DIN3202
Tiêu chuẩn kết nối: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25
Kiểm tra & Kiểm tra Tiêu chuẩn: API 6D, API 598
Nhiệt độ làm việc: -196 ℃ ~ 610 ℃
Loại kết nối: RF, RTJ, FF, BW.BSPT, NPT
Môi trường chua: NACE MR0175
CHẶN ĐÔI & BỊ XÓA (DBB)
Khi quả bóng ở vị trí đóng, mỗi chỗ ngồi sẽ chặn môi trường xử lý độc lập đồng thời giữa dòng lên / xuống và khoang cơ thể, nó cho phép làm chảy máu áp suất khoang bị mắc kẹt (DBB) thông qua van xả và van thông hơi.Chức năng xả nước và khối kép giúp bạn có thể xả van dưới áp suất và xác minh rằng ghế được niêm phong đúng cách.
DOUBLE ISOLATION & BLEED (DIB)
Ghế hiệu ứng piston kép, áp suất trung bình, cả thượng lưu và hạ lưu cũng như trong khoang cơ thể, tạo ra lực đẩy đẩy vòng đệm chống lại quả bóng, van có vòng đệm hiệu ứng piston kép yêu cầu giảm áp suất khoang để giảm sự xây dựng- tăng áp suất trong khoang cơ thể.
Thiết bị chống tĩnh điện:
Thiết bị chống tĩnh điện kiểu lò xo cộng với than chì được áp dụng giữa bóng, thân, mặt bích và thân để giữ cho sự liên tục về điện giữa tất cả các thành phần kim loại.Và đảm bảo sức đề kháng thấp hơn yêu cầu dịch vụ khắc nghiệt nhất.
Cọc chống thổi ra:
Thân cây được làm riêng biệt với quả bóng với vai tròn kiểu chữ T không thể tách rời, được giữ lại bằng đường viền. (Các thiết kế khác có sẵn theo yêu cầu)
Thiết bị phun mỡ
Đối với DN150 (NPS 6) và lớn hơn, thân và chân van được cung cấp thiết bị phun mỡ làm kín, Đối với DN125 và nhỏ hơn, chúng tôi có thể cung cấp thiết bị phun mỡ làm kín theo yêu cầu của khách hàng.Khi vòng đệm chữ O bị hư hỏng do tai nạn, bằng chất trám bít được bơm vào sẽ bịt kín để ngăn phương tiện truyền qua vòng đệm chân van và rò rỉ thân van.
Bóng được cố định bằng thân và thân cho kích thước 4 ”& nhỏ hơn.Hỗ trợ tấm trunnion cho kích thước 6 ”và lớn hơn
Tùy chọn niêm phong
Ghế mềm: Kim loại đến kim loại O-Ring con dấu
Cấu trúc đơn giản niêm phong đáng tin cậy Áp dụng cho hạt Mô-men xoắn thấp niêm phong đáng tin cậy đáp ứng cao của khách hàng
ứng dụng rộng rãi chi phí thấp.điều kiện phương tiện niêm phong độ tin cậy và yêu cầu mô-men xoắn thấp
