Thông tin chi tiết sản phẩm:
|
| Vật chất: | TP316L thép không gỉ | Kiểu kết nối: | Edns có ren |
|---|---|---|---|
| Kích thước: | 2 | Hợp kim: | T304 hoặc T316L |
| Tiêu chuẩn: | 3A ASME BPE | Phong cách: | Van bướm |
| Điểm nổi bật: | Van bướm vệ sinh 2 '',Van bướm vệ sinh có lỗ khoan đầy đủ,Van bướm vệ sinh ghế EPDM |
||

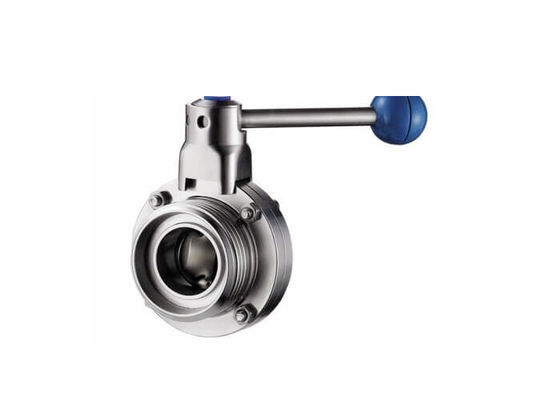

Van bướm vệ sinh 2 '' đầy đủ với tay cầm kéo, loại bằng tay
Đặc trưng:
Đây là loại van bướm vệ sinh bằng tay với đầu ren / ren, được sử dụng rộng rãi trong các hệ thống đường ống quy trình để cách ly và kiểm soát.Van bướm này hoạt động bằng tay.
Thông số kỹ thuật:
Kích thước có sẵn: 1/2 "đến 4" (1/2 ", 3/4", 1 ", 1 1/2", 2 ", 2 1/2", 3 ", 4"); DN15 - DN100 ( DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100).
Vật liệu: Vật liệu thân van và đĩa có thể là AISI 304 hoặc AISI 316L, vật liệu 304L và 316 có sẵn theo yêu cầu.
Tối đaáp suất làm việc: 145psi (10bar) cho DN25 / 1 "-DN100 / 4";116psi (8bar) cho DN125 / 5 "-DN150 / 6";73psi (5bar) cho DN200 / 8 "-DN300 / 12".
Phạm vi nhiệt độ: 14 ~ 248 ° F (-10 ~ 120 ° C) với ghế EPDM, -58 ~ 356 ° F (-50 ~ + 180 ° C) với ghế VMQ (Silicone).
Hoạt động: Tay cầm kéo 4 vị trí như ảnh chụp sản phẩm
Kết thúc kết nối: luồng / luồng
Xử lý bề mặt: Ra 16 ~ 32µin (0,4 ~ 0,8µm), mặc định là Ra 32µin.
Các tùy chọn:
Vật liệu thân van và đĩa có thể là AISI 304 hoặc AISI 316L, vật liệu 304L và 316 có sẵn theo yêu cầu.
Ghế và miếng đệm có thể là EPDM, VMQ (Silicone) hoặc Viton (FPM), tất cả đều tuân thủ FDA 21CFR177.2600.
Kết nối cuối có thể được hàn đối đầu, kẹp ba vệ sinh, ren, mặt bích, I-line hoặc các loại khác theo yêu cầu.
Tay cầm: Tay kéo 4 vị trí;tay cầm nhiều vị trí bằng nhựa hoặc bằng thép không gỉ nguyên chất.
Mô tả:
| Thép | Sản phẩm thép ướt các bộ phận | AISI 304 hoặc 316L | Cung cấp báo cáo kiểm tra vật liệu |
| Các bộ phận thép khác | AISI 304 | ||
| Vật liệu làm kín | Tiêu chuẩn | EPDM | Tất cả các vật liệu con dấu tuân theo FDA 21CFR117.2600 |
| Tùy chọn | VMQ / Viton (FPM) | ||
| Sức ép | Áp lực công việc | ≤145psi (10bar) | |
| Cung cấp áp suất cho bộ truyền động không khí | 70 ~ 116psi (5 ~ 8bar) | ||
| Nhiệt độ | Nhiệt độ làm việc |
EPDM: 14 ~ 248 ° F (-10 ~ 120 ° C) VMQ (Silicone): -58 ~ 356 ° F (-50 ~ + 180 ° C) Viton (FPM): -22 ~ 428 ° F (-30 ~ + 220 ° C) |
|
| Nhiệt độ khử trùng | 150 ° C (302 ° F), Tối đa20 phút | ||
| Xử lý bề mặt | Xử lý bề mặt bên trong | Ra 16 ~ 32µin (0,4 ~ 0,8µm) | |
| Xử lý bề mặt bên ngoài | Ra 32 ~ 64µin (0,8 ~ 1,6µm) | ||
| Kết nối | Kết nối cuối: hàn đối đầu, kẹp vệ sinh, ren nam và nữ, mặt bích, I-line hoặc các loại khác theo yêu cầu. | ||
Thành phần hóa học:
| Thành phần | 316L (trọng lượng%) |
| C / Tối đa. | 0,035 |
| Mn / Max | 2,00 |
| P / Max | 0,045 |
| S / Max | 0,005 - 0,017 |
| Si / Max | 1,00 |
| Ni | 10.00 - 14.00 |
| Cr | 16,00 - 18,00 |
| Mo | N / A |
| Fe | Bal. |
| Cu | N / A |
| N | N / A |
Tính chất cơ học:
| Cấp | Sức căng (Mpa) |
Sức mạnh năng suất (Mpa) |
Kéo dài (%) |
Độ cứng (HRB) |
316L |
≥485 |
≥170 |
≥35 |
≤90 |
Đảm bảo chất lượng:
1. Chất liệu được kiểm soát & gia công chính xác.
2. Dễ dàng hàn
3. Nhanh chóng phù hợp
4. Chống ăn mòn cao
5. Tuổi thọ dài
6. Hệ thống kho an toàn.
7. Đóng gói tốt
8. Giao hàng nhanh chóng
9. Bề mặt hoàn thiện: # 180 Grit, # 320 Grit
Các ứng dụng:
Van vệ sinh bằng thép không gỉ của NYHAU được ứng dụng cho nhiều ngành sản xuất:
1. Đồ ăn & Đồ uống
2. Sữa
3. Nhà máy rượu & bia
4. Mỹ phẩm
5. Nhà thuốc
6. Công nghệ sinh học
