Thông tin chi tiết sản phẩm:
|
| Phương tiện truyền thông: | air | Nhiệt độ: | Nhiệt độ bình thường |
|---|---|---|---|
| Kiểu: | Đi thẳng | Vật chất: | Thép carbon |
| Hình thức kết nối: | Mặt bích | Sức ép: | Nhiệt độ bình thường |
| HÀNH ĐỘNG: | hướng dẫn sử dụng | Bề mặt con dấu: | Van cổng nêm |
| Tiêu chuẩn: | ANSI | Thân / Nêm / Thân / Ghế: | 4A (2205), 5A (2507), C5, C12A, Wc6, Wc9, Inconel 625 |
| Điểm nổi bật: | Van cổng áp suất thẳng,van cổng áp lực bằng thép đúc |
||

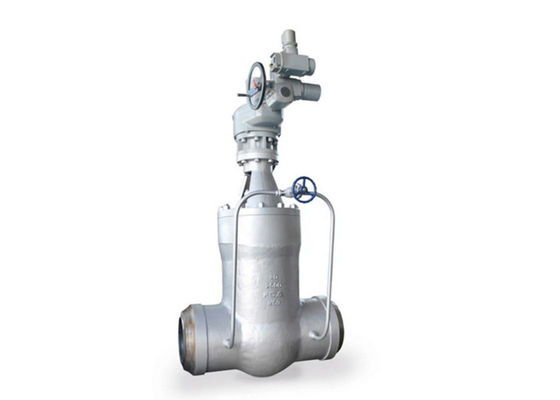

Van cổng công nghiệp Bonnet bằng thép đúc
Nêm dẻo là một nêm đúc một mảnh, được dẫn hướng hoàn toàn với một trục trung tâm để cho phép các mặt ngồi chuyển động tương đối với nhau, do đó bù lại sự biến dạng của thân ghế do giãn nở nhiệt hoặc tải đường ống.Vòng đệm và mặt ngồi có nêm được đặt ở góc 9 ° so với phương thẳng đứng để giảm thiểu sự tiếp xúc trượt của vòng đệm và vòng đệm trong quá trình đóng mở.
Các hành động nêm giúp tạo ra một con dấu chặt chẽ trong các dịch vụ áp suất chênh lệch thấp.Kết cấu nêm linh hoạt chống dính hoặc ràng buộc nêm trong các dịch vụ mà van có thể đóng khi lạnh và mở khi nóng.Bề mặt ghế ngồi được làm cứng bằng Stellite®6 để cung cấp khả năng vòng đời cao trong các dịch vụ chênh lệch áp suất rất cao.
Cổng là một thiết kế tách rời sử dụng hai đĩa lò xo được tải và được giữ với nhau bởi một giá đỡ cổng có lò xo chống ăn mòn để cung cấp năng lượng ban đầu khi đóng.Cổng phụ thuộc vào độ kín của ghế dựa vào áp suất chất lỏng chính tác động lên ghế phía hạ lưu.Không có hành động nêm hoặc tải thêm trên ghế dẫn đến mô-men xoắn vận hành thấp hơn đáng kể.Trong quá trình đóng, có một đường vát ở dưới cùng của cổng để dẫn hướng nó vào giữa các ghế và nén lại lò xo.
Ghi chú: Các vật liệu trên có thể áp dụng cho thân van.Liên hệ với JIEYU để biết vật liệu cấu thành van.
