Thông tin chi tiết sản phẩm:
|
| Sức ép: | Áp suất trung bình | Quyền lực: | hướng dẫn sử dụng |
|---|---|---|---|
| Kết cấu: | Trái bóng | Kết nối: | Hàn |
| Đóng gói: | Than chì dẻo | Nhiệt độ làm việc: | ≤250 ℃ |
| Điểm nổi bật: | CE Fully Welded Body Ball Valves,Turbine Head Trunnion Type Ball Valve,Turbine Head Fully Welded Body Ball Valves |
||

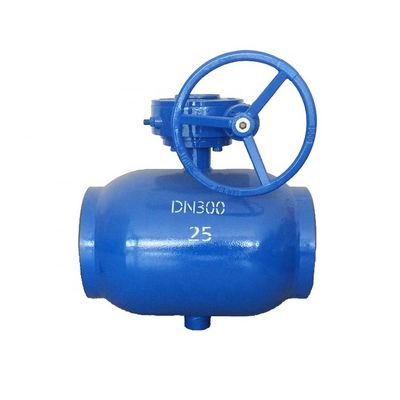

Van bi loại Trunnion Hàn thép không gỉ với đầu tuabin
Van bi được hàn hoàn toàn, không có rò rỉ bên ngoài và các hiện tượng khác.
Quá trình xử lý quả cầu được theo dõi và kiểm tra bằng máy dò máy tính tiên tiến, do đó độ chính xác của quá trình xử lý quả cầu cao.
Vì vật liệu của thân van cũng giống như vật liệu của đường ống nên sẽ không bị ứng suất không đều, không bị biến dạng do động đất và xe cộ đi qua mặt đất, đường ống có khả năng chống lão hóa.
Thân vòng đệm được làm bằng vật liệu RPTFE 25% Carbon (carbon), đảm bảo không rò rỉ (0%).
Van bi hàn chôn trực tiếp có thể chôn trực tiếp xuống đất, không cần xây dựng các giếng van cao và lớn, chỉ cần đặt các giếng nông nhỏ trên mặt đất, tiết kiệm rất nhiều chi phí xây dựng và thời gian kỹ thuật.
Theo yêu cầu xây dựng và thiết kế của đường ống, có thể điều chỉnh độ dài của thân van và chiều cao của thân van.
Độ chính xác xử lý của quả cầu là rất chính xác, hoạt động nhẹ nhàng và không có nhiễu xấu.
Sử dụng nguyên liệu thô cao cấp, nó có thể giữ áp suất trên PN25.
So với các sản phẩm cùng quy cách cùng ngành thì thân van nhỏ gọn, hình thức đẹp.
Để đảm bảo van hoạt động và sử dụng bình thường, tuổi thọ của van trên 20 năm.
| Loại van: van bi gắn trunnion |
| Loại kết nối: hàn |
| Áp suất danh nghĩa: 1.6MPa / 2.5MPa / 4.0MPa |
|
Vật chất: Thân van / Nắp: A105,304,316A; Thân van: 2Cr13,304,316; |
| Phương tiện phù hợp: nước, hơi nước, khí đốt, v.v. |
| Nhiệt độ phù hợp: (≤250 ℃) |
| Thiết kế và Sản xuất: Phù hợp với GB / T 12237 |
| Thử nghiệm: Tuân theo GB / T 26480 |
|
Tuổi thọ của van: Được chỉ định theo tần suất sử dụng và vị trí lắp đặt |
| Thời gian dẫn: Van tùy chỉnh thường là 30 ~ 45 ngày;Van kho thường trong vòng 5 ngày. |
Đặc trưng:
Thông báo khách hàng:
1. Nếu khách hàng có yêu cầu đặc biệt đối với sản phẩm thì phải cung cấp các hướng dẫn sau trong hợp đồng đặt hàng:
a.Chiều dài cấu trúc
b.Kiểu kết nối;
c.Đường kính danh nghĩa
d.Sản phẩm sử dụng trung bình và nhiệt độ và phạm vi áp suất;
e.Tiêu chuẩn thử nghiệm, kiểm tra và các yêu cầu khác.
2. Nhà máy có thể cấu hình các thiết bị lái xe khác nhau theo yêu cầu cụ thể của khách hàng.
3. Nếu loại và mẫu van đã xác định do khách hàng cung cấp, khách hàng cần giải thích chính xác ý nghĩa và yêu cầu của mẫu van đó và ký hợp đồng với điều kiện hai bên cung cầu phải hiểu và đồng ý.
4. Đối với các khách hàng đặt hàng và giao sau, vui lòng gọi thư cho biết chi tiết mẫu van, quy cách, số lượng, thời gian và địa điểm giao hàng.Và thanh toán trước 30% tổng hợp đồng, nhà cung cấp sẵn sàng cho sản xuất.
Van bi hàn toàn bộ được hàn bằng ống thép liền mạch.Toàn bộ van không có bu lông và không có rò rỉ bên ngoài do xử lý va chạm và đúc lỗ cát.Nó nhẹ và dễ vận chuyển và lắp đặt.Do ghế được thiết kế để chịu tải bằng lò xo hoặc lò xo bướm, nên nó có thể thích ứng với sự thay đổi của áp suất và nhiệt độ, và không tạo ra bất kỳ rò rỉ nào trong phạm vi áp suất và nhiệt độ.
|
DN
|
1.6MPa / 2.5MPa / 4.0MPa
|
|||
|
L
|
H
|
A
|
B
|
|
|
150
|
457
|
340
|
172
|
154
|
|
200
|
521
|
410
|
223
|
203
|
|
250
|
559
|
470
|
278
|
255
|
|
300
|
635
|
525
|
329
|
305
|
|
400
|
838
|
675
|
413
|
387
|
|
500
|
991
|
900
|
516
|
489
|
|
600
|
1143
|
1075
|
619
|
591
|
|
700
|
1346
|
1200
|
721
|
695
|
|
800
|
1524
|
1350
|
825
|
797
|
|
1000
|
1900
|
1800
|
1020
|
995
|
|
1200
|
2180
|
2100
|
1220
|
1195
|
1. Khí thành phố: đường ống đầu ra khí, đường chính và đường cung cấp cho các đường trung chuyển khác nhau.
2. Sưởi ấm trung tâm: đường ống đầu ra thiết bị sưởi lớn, đường chính, đường nhánh.
3. Bộ trao đổi nhiệt: Đường ống dẫn và từng mạch điện được đóng mở.
4. Nhà máy thép: đường ống dẫn chất lỏng khác nhau, đường ống chọn lọc khí thải, đường ống cấp khí và nhiệt, đường ống cung cấp nhiên liệu.
5. Các thiết bị công nghiệp khác nhau: các loại ống xử lý nhiệt, các loại ống dẫn khí và nhiệt công nghiệp khác nhau.
