Thông tin chi tiết sản phẩm:
|
| Tiêu chuẩn: | BS5351 | Chức năng: | Van xả |
|---|---|---|---|
| Ứng dụng: | Sử dụng công nghiệp, Sử dụng nước công nghiệp, Sử dụng gia đình | Kết cấu: | Van bi nổi |
| Thân hình: | 4A (2205), 5A (2507), C5, C12A, Wc6, Wc9, Inconel 625 | Ghế: | 4A (2205), 5A (2507), C5, C12A, Wc6, Wc9, Inconel 625 |
| Điểm nổi bật: | DN15 Soft Seated Ball Valve,Forged Soft Seated Ball Valve,4A2205 Body Soft Seated Ball Valve |
||

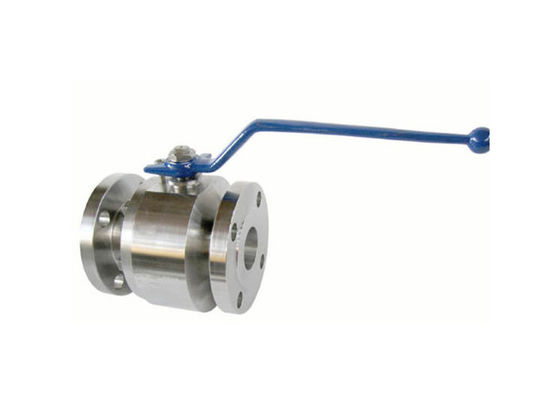

Van bi kích thước bằng thép không gỉ được rèn 3PC có mặt bích
THÔNG SỐ KỸ THUẬT VÀ TÍNH NĂNG CỦA VAN BÓNG THÉP KHÔNG GỈ
Van bi không gỉ 2 mảnh và 3 mảnh của chúng tôi có thể được sử dụng thay thế cho van Discover, van Jomar, van Nibco, van bi vật liệu trực tiếp, van bi Diesel Duda, van Apollo và những loại được tìm thấy trong bất kỳ cửa hàng phần cứng nào như Grainger.
THÔNG TIN KỸ THUẬT VÀ THÔNG SỐ KỸ THUẬT CỦA VAN BÓNG 2 MẢNH VÀ VAN BÓNG 3 MẢNH
Van có kích thước tùy theo kích thước của đường ống hoặc ren mà chúng phù hợp.Vì vậy van bi ren có 2 "ren" sẽ được xếp vào loại Van 2 "vv.
CÁCH LÀM VIỆC CỦA VAN BÓNG:
Một van bi có thể được coi là một phần tư van bi, sử dụng một quả bóng chán quay ở một chỗ ngồi để điều khiển dòng chảy.Quả bóng rỗng này đã được làm quen với ID của một đường ống có kích thước cụ thể, chạy thẳng qua nó.Khi lỗ khoan rỗng này được xếp thẳng hàng với đường ống, thì nó sẽ mở và cho phép dòng chảy.Khi lỗ khoan rỗng này được quay 90 độ bằng tay cầm, nó được đóng lại và dòng chảy dừng lại.Khi tay cầm van phù hợp với đường ống, dòng chảy mở, và khi tay cầm ở góc 90 độ so với đường ống, thì dòng chảy đóng.Van thép không gỉ rất đáng tin cậy vì chúng có thể được sử dụng lặp đi lặp lại việc đóng mở dòng chảy nhiều lần mà không ảnh hưởng đến hiệu suất.Ngay cả sau một thời gian dài không được sử dụng, chúng vẫn đóng một cách an toàn.
ÁP SUẤT LÀM VIỆC (PSI)
Được đánh giá ở mức 1000 psi PN63, những Van bi SS này hoàn hảo để sử dụng hàng ngày trong hầu hết các ngành công nghiệp.Chúng hoạt động tốt khi kết hợp với các phụ kiện và khớp nối Camlock.
1000 WOG (NƯỚC, DẦU, KHÍ)
WOG là viết tắt của nước, dầu và khí đốt.Các van bi không gỉ này phù hợp với tất cả các vật liệu tương thích với thép không gỉ và PTFE bao gồm nhiều loại.Bao gồm nước, dầu, khí (không khí), rượu, nhiên liệu, axit nhẹ và kiềm.
SEALS (PTFE)
Phốt đệm chính là Teflon (PTFE) làm cho Van bi SS chịu được nhiệt và hóa chất.Tất cả 3 con dấu gần tay cầm cũng là PTEF bao gồm Con dấu đóng gói gốc, Con dấu gốc và con dấu thân.
VAN CỌC
Van bi ren bằng thép không gỉ của chúng tôi được sản xuất với Đề nữ NPT ở hai đầu.Như với tất cả các ren NPT, chúng được thiết kế để bịt kín khi luồn vào đường ống.Các đầu khác có sẵn theo yêu cầu, chẳng hạn như Nam NPT Threads hoặc van bi mặt bích bằng thép không gỉ.
VAN CỔNG ĐẦY ĐỦ
Trong van bi đầy đủ, đường kính ống được giữ không đổi trong suốt chiều dài của van, trong đó ID của lỗ khoan bằng ID của đường ống.Điều này có nghĩa là không có hạn chế dòng chảy dẫn đến tốc độ dòng chảy không đổi.Còn được gọi là van có lỗ khoan đầy đủ, lợi ích chính là giảm hiện tượng xâm thực và giảm áp suất.
VẬT ĐÚC
Van bi thép không gỉ được đúc đầu tư và việc đúc được phê duyệt AD2000-WO.Tất cả các bộ phận được làm ướt của van bi là thép không gỉ 316. Đầu tư đúc dẫn đến một sản phẩm bền có thể sử dụng lặp lại ngay cả sau nhiều năm không sử dụng.
XỬ LÝ VAN
Tất cả các tay cầm của van là thép không gỉ 304 với một nắp nhựa.Tay cầm thân có thiết kế chống thổi ra ngoài.Khi tay cầm thẳng hàng với van, thì Dòng chảy mở và khi tay cầm vuông góc, dòng chảy sẽ đóng.
THIẾT BỊ KHÓA XỬ LÝ
Khóa cho phép khóa tay cầm van tại chỗ sau khi đóng được sản xuất từ SS304 và được cung cấp tiêu chuẩn với mọi Van.Cần phải cẩn thận nâng thiết bị khóa này lên trước khi mở tay cầm, nếu không nó sẽ không di chuyển.
PHÊ DUYỆT VÀ KIỂM TRA KIỂM TRA
PED97 / 23 / EC (CE0035 đã được phê duyệt) AP1598;EN12266 kiểm tra kiểm tra.Treads có các Phê duyệt sau ASME B1.20.1 BS21 DIN299 / 259;ISO228-1;JIS B0203;ISO7 / 1.
