Thông tin chi tiết sản phẩm:
|
| Vật chất: | AISI 304 316L | Kích thước: | 1/4 '' - 4 ' |
|---|---|---|---|
| Kiểu kết nối: | Tri kẹp / hàn | Hợp kim: | T304 hoặc T316L |
| Tiêu chuẩn: | 3A ASME BPE | Ghế ngồi: | EPDM hoặc Silicone |
| Điểm nổi bật: | Van bướm vận hành bằng khí nén T304,Thiết bị truyền động khí nén Van bướm Tri kẹp,Van bướm Tri kẹp 1 |
||

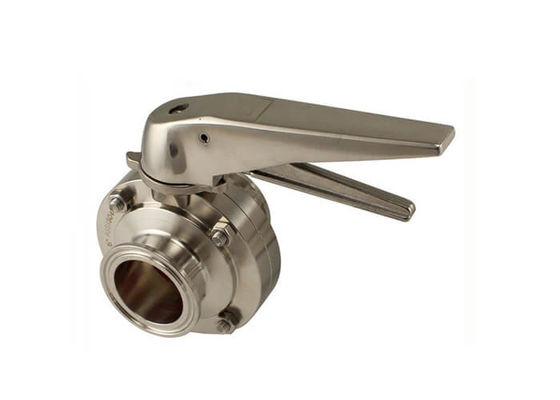

Van bướm SS với bộ truyền động khí nén, van bướm 1,5 inch cho dầu mỏ
Các ứng dụng tiêu biểu:
Van bướm vệ sinh là van phổ dụng để cách ly và kiểm soát, trong các ngành công nghiệp thực phẩm, sữa, sản xuất bia, dược phẩm và đồ uống.Các van bướm này được thiết kế để dễ dàng tự động hóa với Bộ truyền động SS, kết hợp với Đầu điều khiển Điện tử Easymind.Các tùy chọn tự động hóa khác cũng có thể được thực hiện với các thiết bị truyền động bánh răng và giá đỡ Pentair khác theo yêu cầu đặc biệt.
Thực phẩm & Đồ uống
Sản xuất bia, chưng cất và làm rượu
Sản phẩm bơ sữa
Dược phẩm
Xử lý hóa học
Nước lọc
Dệt nhuộm & Sấy
Hương vị và hương thơm
Mực & sơn
| Không. | Tên các bộ phận | Vật chất |
| 1 | Đinh ốc | Thép không gỉ 304 |
| 2 | Van trái | Thép không gỉ 304.304L, 316.316L |
| 3 | Ghế | Cao su cấp thực phẩm |
| 4 | Tấm bướm | Thép không gỉ 304.304L, 316.316L |
| 5 | Van phải | Thép không gỉ 304.304L, 316.316L |
| 6 | Hạt | Thép không gỉ 304 |
| 7 | Hạt | Thép không gỉ 304 |
| số 8 | Chìa khóa | Thép không gỉ 304 |
| 9 | Đinh ốc | Thép không gỉ 304 |
| 10 | Kết nối Yoke | Thép không gỉ 304 |
| 11 | Đinh ốc | Thép không gỉ 304 |
| 12 | Bộ kết nối | Thép không gỉ 304 |
| 13 | Thiết bị khí nén | Dòng thiết bị truyền động khí nén AT |
| 14 | Chỉ báo vị trí | Nhựa |
| Vật chất | AISI 304 / 304L (1.4301 / 1.4307) AISI 316L (1.4404) những người khác theo yêu cầu |
| Kích thước | DN10 - DN200 1 "- 4" |
| Niêm phong | Silicon / EPDM / FKM / HNBR |
| Bề mặt | tinh hóa bên trong lên đến Ra <0,8 µm những người khác theo yêu cầu |
| Áp lực vận hành | DN10 - DN150 tối đa.10 bar / 145 psi DN200 tối đa.6 thanh / 87 psi |
Đảm bảo chất lượng:
1. Chất liệu được kiểm soát & gia công chính xác.
2. Dễ dàng hàn
3. Nhanh chóng phù hợp
4. Chống ăn mòn cao
5. Tuổi thọ dài
6. Hệ thống kho an toàn.
7. Đóng gói tốt
8. Giao hàng nhanh chóng
9. Bề mặt hoàn thiện: # 180 Grit, # 320 Grit
Thành phần hóa học:
| Thành phần | 316L (trọng lượng%) |
| C / Tối đa. | 0,035 |
| Mn / Max | 2,00 |
| P / Max | 0,045 |
| S / Max | 0,005 - 0,017 |
| Si / Max | 1,00 |
| Ni | 10.00 - 14.00 |
| Cr | 16,00 - 18,00 |
| Mo | N / A |
| Fe | Bal. |
| Cu | N / A |
| N | N / A |
Tính chất cơ học:
| Cấp | Sức căng (Mpa) |
Sức mạnh năng suất (Mpa) |
Kéo dài (%) |
Độ cứng (HRB) |
316L |
≥485 |
≥170 |
≥35 |
|
