Thông tin chi tiết sản phẩm:
|
Vật liệu cơ thể: | CF8 | Chất liệu ghế: | PTFE |
---|---|---|---|
Quyền lực: | Spring Return Actuator | Kết nối: | Mặt bích đôi |
Kích thước van: | 1/2 "~ 8" | Trung bình: | Nước dầu khí |
Điểm nổi bật: | CF8 Van bi dẫn động bằng khí nén thân,Van bi dẫn động bằng khí nén mặt bích,Van bi dẫn động bằng khí nén 8 " |

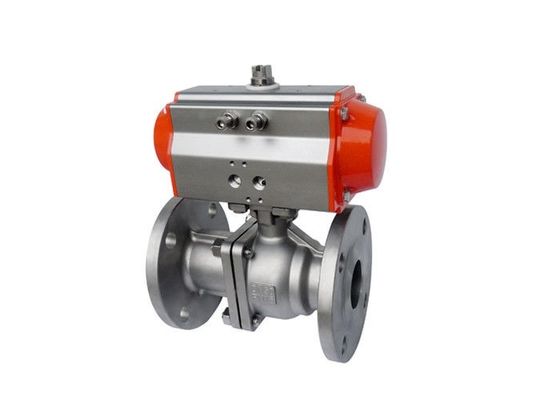

Mặt bích Van bi điều khiển bằng khí nén công nghiệp Van điều khiển nước SS WCB Rotary
Sự miêu tả:
Các tùy chọn van bi dẫn động và van bướm được dẫn động từ chúng tôi giúp tự động hóa việc bắt đầu và dừng dòng chảy.Khi được kết hợp với một điện từ, bộ truyền động khí nén cũng có thể tạo ra mô-men xoắn để chuyển động xi lanh hoặc đủ mô-men xoắn để kích hoạt các thiết bị điện nhỏ.Để tạo ra một thiết kế an toàn cho sự cố, hãy xem xét van truyền động hồi lưu sử dụng không khí để giúp vận hành van theo một hướng và lò xo giúp vận hành theo hướng ngược lại.
Thông số kỹ thuật
Lợi thế
1. Dễ dàng vận hành, mở và đóng nhanh chóng, từ mở hoàn toàn đến tắt hoàn toàn miễn là xoay 90 °, dễ dàng điều khiển trong khoảng cách xa.
2. bảo trì thuận tiện, van bi có cấu trúc đơn giản, vòng đệm thường hoạt động, và thuận tiện để tháo rời và thay thế.
3. Khi mở hoàn toàn hoặc đóng hoàn toàn, bề mặt làm kín của bi và bệ van được cách ly với môi chất.Khi môi chất đi qua sẽ không gây xói mòn bề mặt làm kín của van.
Thông số kỹ thuật
Bộ truyền động khí nén tác động kép Số thứ tự
Gấp đôi Diễn xuất |
Mẫu không | Mô-men xoắn (5.5Bar) |
ACT 042D | 8,4Nm | |
ACT 050D | 18,3Nm | |
ACT 063D | 32,2Nm | |
ACT 075D | 64Nm | |
ACT 090D | 101Nm | |
ACT 100D | 146Nm | |
ACT 115D | 236Nm | |
ACT 125D | 305Nm | |
ACT 145D | 478Nm | |
ACT 160D | 624Nm | |
ACT 190D | 1185Nm | |
ACT 210D | 1447Nm | |
ACT 240D | 2126Nm | |
ACT 270D | 3229Nm | |
ACT 300D | 4197Nm | |
ACT 350D | 6283Nm | |
ACT 400D | 8953Nm |
Thông số van bi (DN15 ~ DN200)
PN (Mpa) | DN | L | φE | φB | φC | T | f | K-φh | H |
1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Các phụ kiện có thể sử dụng với Van bi này
Chỉ báo Bật / Tắt
Van điện từ tiêu chuẩn Namur trong tất cả các tiêu chuẩn
Bộ định vị van khí nén & điện-khí nén
Ghi đè thủ công có thể giải mã
Công tắc giới hạn cho chỉ báo Bật / Tắt tại Bảng điều khiển
Kết hợp Bộ lọc + Bộ điều chỉnh với Đồng hồ đo áp suất
Nhiều lựa chọn hơn
Tiêu chuẩn | ANSI | GB | JIS | DIN |
Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10 nghìn / 20 nghìn | PN16 / PN40 |
Van Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Bộ truyền động | 1) Diễn xuất đơn (Spring Return) 2) Diễn xuất kép | |||
Phụ kiện | 1) Công tắc giới hạn 2) Van điện từ 3) Bộ lọc 4) Bộ định vị |
