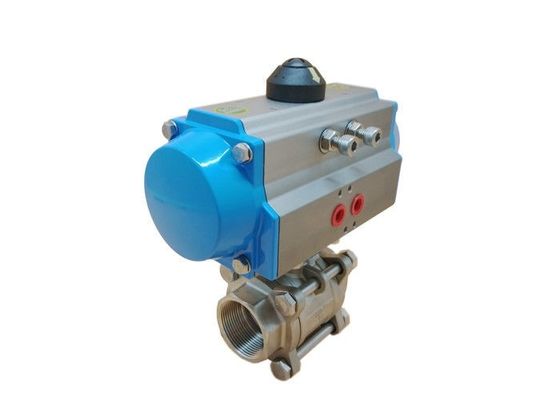

Van bi ren DN50 DN65 DN80 được kích hoạt bằng khí nén

Van bi dẫn động bằng khí nén bằng thép không gỉ Van ren 3 mảnh DN50 DN65 DN80

Bộ truyền động khí nén
Bộ truyền động khí nén sử dụng áp suất của khí nén để tạo ra mô-men xoắn cần thiết để làm quay van.Hầu hết các thiết bị truyền động khí nén quý rẽ đều có piston và cơ cấu bánh răng thanh răng để tạo ra mô-men xoắn.Một cổng vào trên thiết bị truyền động đưa khí nén vào thiết bị truyền động.Không khí nén chuyển động tuyến tính của piston, piston được gắn vào giá đỡ.Thanh răng được kết nối với bánh răng thông qua các bánh răng, do đó, chuyển đổi chuyển động thẳng thành chuyển động quay.Bánh răng đồng thời truyền chuyển động này đến thân van, như đã thảo luận sẽ quay quả cầu của van để mở hoặc đóng nó.

 Thông số kỹ thuật

• Rack và bánh răng thiết kế bộ truyền động khí nén quý quay
• Phiên bản Double Acting hoặc Spring Return
• Giao diện ISO5211, DIN3337 và Namur để dễ dàng lắp vào van, hộp công tắc hành trình và bộ định vị
• Thích hợp cho ứng dụng trong nhà và ngoài trời
• Công suất mô-men xoắn từ 3Nm đến 13.024Nm (phiên bản DA) và 4Nm đến 6.584Nm (phiên bản SR)
• Vỏ hợp kim nhôm với bánh răng mạ niken
• Góc di chuyển 90 ° với điều chỉnh dừng hành trình ± 5 ℃
• Áp suất hoạt động từ 2 bar đến 8 bar ở nhiệt độ từ -20 ℃ đến + 80 ℃

 Lợi thế

1. Kích thước nhỏ gọn và xây dựng trọng lượng nhẹ

2. Hiệu suất lâu dài đáng tin cậy

3. Van “In Line” hoặc “Cross Mount” tiêu chuẩn để cấu hình thiết bị truyền động

4. Thiết kế Spring-Return cung cấp nguồn cung cấp không khí ở mức thấp nhất là 50 psi

5. Trang trí bên ngoài bằng thép không gỉ và tiêu chuẩn FKM O-Rings

6. Khớp nối gốc van trực tiếp với trục truyền động Giảm thiểu phản ứng dữ dội

7. Tiêu chuẩn ghi đè thủ công

 Thông số kỹ thuật
Tác động kép Bộ truyền động khí nén Số đặt hàng

Các phụ kiện có thể sử dụng với Van bi này
Chỉ báo Bật / Tắt
Van điện từ tiêu chuẩn Namur trong tất cả các tiêu chuẩn
Bộ định vị van khí nén & điện-khí nén
Ghi đè thủ công có thể giải mã
Công tắc giới hạn cho chỉ báo Bật / Tắt tại Bảng điều khiển
Kết hợp Bộ lọc + Bộ điều chỉnh với Đồng hồ đo áp suất

 Lựa chọn mô hình
Van bi khí nén 3PC ren
